FPNV テクニカル キャリア オンボーディング ガイド

最終更新日: 2025 年 9 月 10 日

概要

このドキュメントでは、TS.43 電話番号確認を介して携帯通信会社を Firebase 電話番号確認（FPNV）にオンボーディングするための必須の手順をすべて説明します。

用語

関係者

• CSP: 通信サービス プロバイダ
  • 例: 携帯通信会社
• アグリゲータ
  • アプリ向けアグリゲータ: アプリが携帯通信会社と直接やり取りすることなく検証を実行できるようにするアグリゲータ
  • （例: Firebase 電話番号の確認）
  • Meta-Aggregator: アプリ向けアグリゲータにオンボーディングするキャリアをサポートするアグリゲータ
    • メタ アグリゲータは、携帯通信会社の利用資格サーバーの設定、およびアプリ向けアグリゲータによる利用資格サーバーの詳細の構成を担当する場合があります。
• FPNV: Firebase 電話番号認証
• Google TAM: Google のテクニカル アカウント マネージャー。携帯通信会社が FPNV にオンボーディングするのを支援します。
• Android Telephony: 携帯通信会社やアグリゲータが TS.43 検証を提供するためのプラットフォームなど、Android で電話番号 API を提供します。
• GSMA: TS.43 などの仕様を定義する携帯通信会社の団体
• CAMARA: GSMA と協力して通信事業者 API を定義する Linux オープンソース プロジェクト

確認の利用規約

• PNV: 電話番号の確認
• TS.43: モバイル クライアントとサーバーが HTTP を使用して携帯通信会社と通信するためのプロトコルを定義します。
• EAP-AKA: https://www.rfc-editor.org/rfc/rfc4187 で定義されている認証方法。ユーザーとのやり取りは不要です。
• ECS: Entitlement Configuration Server（利用資格構成サーバー）
  • アグリゲータが携帯通信会社と通信するためのエントリ ポイント
• ODSA: オンデバイス サービス アクティベーション
  • デバイスでサービスを有効にするために ECS によって提供されるさまざまなオペレーションを指します。
  • 例: AcquireTemporaryToken、GetPhoneNumber

携帯通信会社の利用資格サーバーと PNV エンドポイント

必要なエンドポイントの作成

アクション 1: 携帯通信会社は、インターネット経由でアクセス可能な次のエンドポイントを実装します。実装の詳細については、付録 A をご覧ください。

技術要件

一般的なパフォーマンス: すべてのエンドポイントの稼働時間は 99.99% 以上とします。

セキュリティ: セキュリティ上の理由から、携帯通信会社のエンドポイントは次の要件を満たす必要があります。

• EAP-AKA 認証トークン: 1 時間以内に期限切れになる必要があります
• 一時トークン: 1 回限りの使用で、有効期限は 5 分
• オプション 1 - バニラ TS.43
  • OAuth トークン: 1 時間以内に期限切れにする必要があります
• オプション 2 - CAMARA
  • CAMARA アクセス トークン: 1 回限りの使用で、有効期限は 5 分

API データ品質: 成功したレスポンスの内容の 100%（つまり、MSISDN が正確である必要があります）。

FPNV は、TS.43 の 2 つのフレーバーをサポートしています。主な違いは、FPNV サーバーが TempToken を携帯通信会社と交換する方法です。

• バニラ TS.43: TS.43 仕様で規定されている実装を指します。
• CAMARA: CAMARA の JWT ベアラー フローで規定されている実装を指します。

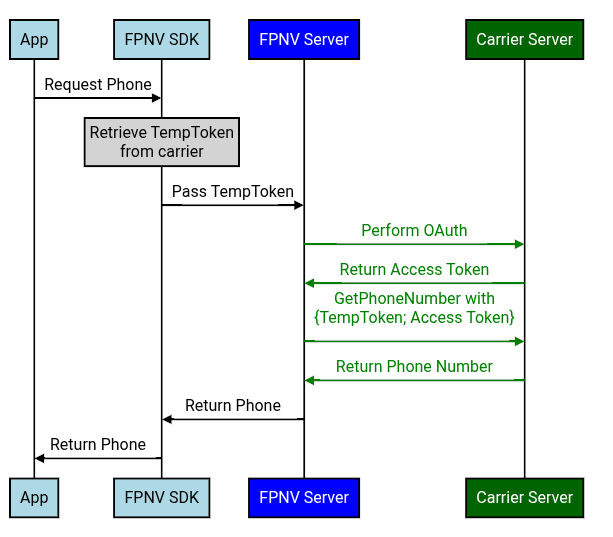

オプション 1 - バニラ TS.43 実装

Android デバイスからのリクエスト

1. EAP-AKA エンドポイント: 認証トークンを返します
2. AcquireTemporaryToken エンドポイント: 認証トークンを指定すると、TempToken を返します

FPNV サーバーからのリクエスト

1. OAuth 2.0 エンドポイント - OAuth クライアント ID/シークレット フロー: OAuth クライアント ID/シークレットを指定すると、OAuth アクセス トークンを返します。
2. GetPhoneNumber エンドポイント: OAuth アクセス トークンと TempToken が指定された場合、対応する電話番号を返します。

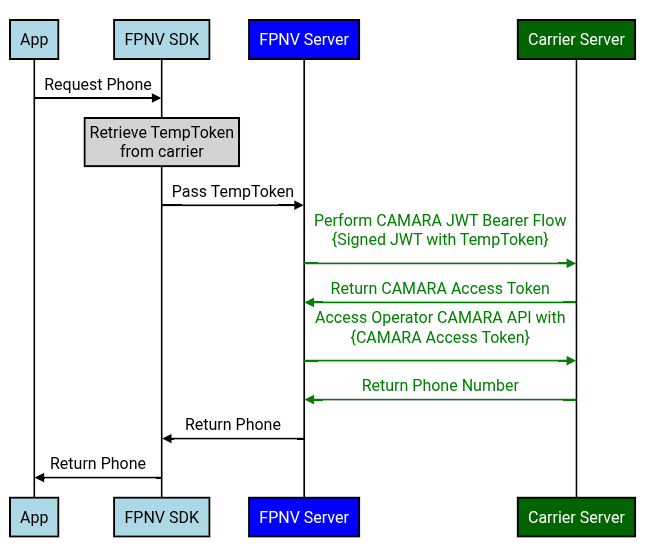

オプション 2 - CAMARA の実装

CAMARA の実装は、FPNV サーバーからのリクエストを処理するエンドポイントを除き、バニラ TS.43 の実装と似ています。

Android デバイスからのリクエスト

1. EAP-AKA エンドポイント: 認証トークンを返します
2. AcquireTemporaryToken エンドポイント: 認証トークンを指定すると、TempToken を返します

FPNV サーバーからのリクエスト

1. OAuth 2.0 エンドポイント - JWT Bearer フロー: TempToken を含む JWT が指定された場合、CAMARA アクセス トークンを返します
2. CAMARA NumberVerification v2 エンドポイント: CAMARA アクセス トークンを指定すると、対応する電話番号が返されます。

Android Telephony と FPNV へのオンボーディング

携帯通信会社のテストアプリ

アクション 2: 携帯通信会社が Google テクニカル アカウント マネージャー（TAM）に連絡します。TAM は FPNV 携帯通信会社テストアプリを携帯通信会社と共有します。この携帯通信会社テストアプリは、FPNV サーバーを介さずに、FPNV によって送信されるリクエストを模倣します。この携帯通信会社テストアプリは、携帯通信会社がエンドポイントが正しく機能していることを検証するのに役立ちます。

ACTION3: 携帯通信会社は、FPNV 携帯通信会社テストアプリを使用して、上記のエンドポイントがエンドツーエンドで動作することを確認します。

必要な本番環境構成を設定する

Android 構成 - EAP-AKA / AcquireTempToken

ACTION4: 携帯通信会社は、Android Telephony からの EAP-AKA/AcquireTempToken リクエストのプロダクション設定を定義します

• 構成:
  • この携帯通信会社の Android Canonical Carrier ID
  • TS.43 use_cases の値: use_case=GetPhoneNumber
  • EAP-AKA/AcquireTempToken の本番環境の利用資格サーバーの URL
  • Firebase の本番環境用 x509 証明書の SAN とフィンガープリント
  • SAN: fpnv.googleapis.com
  • 指紋: aad068c93399a22fc2b11ab58468e8cb72b8f9fc53700991799a8b764c589c7e

Firebase Config - TempToken を Phone と交換

ACTION5: 携帯通信会社から OAuth トークンを取得するための Firebase 認証情報

• Vanilla TS.43
  • 携帯通信会社は、FPNV のリクエスト用に OAuth クライアント ID とシークレットを作成します。その後、携帯通信会社は、これらの認証情報のアクセス トークンを返すように OAuth エンドポイントを構成します。
• CAMARA
  • Google TAM は Google の公開鍵を提供します。これにより、携帯通信会社の OAuth エンドポイントは JWT が Google によって署名されたことを確認できます。

アクション 6: 携帯通信会社が、電話の TempToken を交換するための FPNV サーバーのプロダクション構成を定義する

• この MNO の Android 正規携帯通信会社 ID
• Vanilla TS.43
  • OAuth - クライアント ID/シークレット フロー
  • OAuth エンドポイント URL
  • OAuth クライアント ID/シークレット
  • OAuth スコープ（ある場合）
  • GetPhoneNumber
  • GetPhoneNumber エンドポイントの URL
• CAMARA
  • OAuth - JWT Bearer フロー
  • OAuth エンドポイント URL
  • NumberVerification API v2
  • NumberVerification エンドポイントの URL

認証情報/構成の共有

Firebase 電話番号の確認

アクション 7: 携帯通信会社は、アクション 4 とアクション 6 の本番環境設定を Google のテクニカル アカウント マネージャーと共有します。

• [重要] OAuth シークレットは、安全なアウトオブバンド（メールやドキュメントなどを使用しない）メカニズムを使用して Google と共有する必要があります。この帯域外メカニズムは、携帯通信会社と Google TAM の間で合意されます。

アクション 8: Google TAM は、携帯通信会社のテストアプリを使用して、構成がエンドツーエンドで機能することを検証します。その後、Google TAM は OAuth 認証情報を Google の安全なストレージに保存し、FPNV の構成を更新して、TempToken を電話番号と交換します（アクション 6 の構成）。

Android Telephony

アクション 9: 携帯通信会社は「Google Open Gateway CSP オンボーディング」ドキュメント（Google TAM が携帯通信会社と共有）に沿って対応します。携帯通信会社または Google TAM が、Android Telephony の設定にオンボーディングするための Buganizer チケットを提出します: https://issuetracker.google.com/issues/new?component=1861595&template=2168610。このバグは、ACTION4 から本番環境の構成を取得します。

メタアグリゲーターが運送業者の代理で FPNV 統合を設定する場合は、運送業者のリーダーシップ（ディレクター以上）からの同意書（メール、PDF、手紙など）で、当該事業者とのビジネス関係を確認する必要があります。その後、メタアグリゲータは、携帯通信事業者に代わって Android Telephony に携帯通信事業者の設定を提供できます。

付録 A. 詳細な実装

大文字と小文字の区別

• HTTP ヘッダーでは大文字と小文字が区別されません
• ただし、XML 形式と JSON 形式では大文字と小文字が区別されます。リクエスト/レスポンス フィールドについては、フィールドがこのドキュメントと完全に一致していることを確認してください。

ステップ 1 - EAP-AKA / AcquireTempToken

エンドポイント: EAP-AKA と AcquireTempToken は同じ ECS エンドポイントを使用する必要があります。

EAP-AKA チャレンジ

参照: TS.43 v12.0 - Section 2.8.1 - 「Embedded EAP-AKA Authentication by Entitlement Configuration Server」。

EAP-AKA ステップ 1 - 認証チャレンジ

EAP-AKA #1 - ECS への GET リクエスト

Android Telephony モジュールは、携帯通信会社の利用資格サーバーに TS.43 EAP-AKA リクエストを送信します。

Android のリクエスト ヘッダー

• Accept: application/vnd.gsma.eap-relay.v1.0+json
  • これは application/json だけでなく、GSMA 固有の JSON 形式です。

Android のリクエスト フィールド

• eap_id: RCC.14 付属書 C を参照してください。
  • 例: 0<IMSI>@<realm>.mnc<MNC>.mcc<MCC>.3gppnetwork.org
• GID1: 利用資格のバージョンが 12.0 の場合にのみ指定されます
• app_name: エンコードされた AppName には、電話番号の確認を行うユースケースの MD5 ハッシュ値が含まれます。
  • アプリ向けのすべてのアグリゲーター リクエストのアプリ名は Google-OGI になります。
• app: アプリ ID ap2014 は電話番号情報を表します
• terminal_vendor/model/sw_version: 任意の値に設定します。Android は、これらのフィールドに実際のデバイスの情報が含まれることを保証しません。
• vers: 構成バージョン（0 や 1 など）
• entitlement_version: 携帯通信会社に送信される利用資格のバージョンは、携帯通信会社の要求に基づいて Google が構成します。
  • 通常、entitlement_version は 10.0 または 12.0 です。

EAP-AKA #1 - ECS からのレスポンス

ECS レスポンス ヘッダー

• Content-Type: Android は、レスポンス タイプがリクエストの Accept ヘッダーと一致することを想定しています。
  • 例: application/vnd.gsma.eap-relay.v1.0+json

ECS レスポンス フィールド

• eap-relay-packet: RCC.14 - セクション C.2 に準拠した EAP パッケージを含みます。

EAP-AKA ステップ 2 - 認証トークンを取得する

EAP-AKA #2 - ECS への POST リクエスト

Android Telephony モジュールは、受信した eap-relay-packet を同じエンドポイントに送り返します。

Android のリクエスト ヘッダー

• Accept: Android は 2 つの Accept ヘッダーを設定します。
  • application/vnd.gsma.eap-relay.v1.0+json: デバイスが EAP-AKA リクエストを再度送信する必要がある場合、キャリアが JSON を再度返すことを指します。
  • text/vnd.wap.connectivity-xml: 携帯通信会社が EAP-AKA 認証トークンを返す際に Android が想定する実際の形式を指します。
• Content-Type: application/vnd.gsma.eap-relay.v1.0+json

Android のリクエスト フィールド

• eap-relay-packet: 前の EAP-AKA レスポンスの eap-relay-packet を含みますが、RFC 4817 - セクション 9.2 に従った EAP-Response/AKA-Challenge 形式です。

EAP-AKA #2 - ECS からのレスポンス

EAP-AKA 認証に成功すると、携帯通信会社は認証トークンを返します。

ECS レスポンス ヘッダー

• Content-Type: Android は、リクエストの Accept ヘッダーに一致するレスポンスを想定しています。
  • つまり、Android は、認証トークンを含むレスポンスの型が text/vnd.wap.connectivity-xml であることを想定しています。
  • もう 1 つの Accept ヘッダー application/vnd.gsma.eap-relay.v1.0+json は、携帯通信会社が Android に別の EAP-AKA リクエストを実行させたい場合に使用します。

ECS レスポンス フィールド

• TOKEN.token: 認証トークンが含まれます
• TOKEN.validity: デバイスがレスポンスを受信してからレスポンスが有効になるまでの秒数
  • Google は、認証トークンが技術要件を満たしていることを検証します。

AcquireTemporary Token

AcquireTempToken - ECS への GET リクエスト

Android クライアントは、EAP-AKA から受け取った認証トークンを使用して、携帯通信会社の AcquireTemporaryToken エンドポイントを呼び出し、一時トークンを取得します。リクエスト

• 例: TS.43 v12.0 - Section 6.4.6 - "AcquireTemporaryToken Request Example"
• AcquireTempToken は、EAP-AKA #1 と同様のパラメータを持ちますが、次の点が異なります。
  • AcquireTempToken は IMSI, operation と operation_targets も指定します。
  • AcquireTempToken が EAP_ID を指定していない

Android のリクエスト ヘッダー

• Accept: Android が text/vnd.wap.connectivity-xml を設定します

Android のリクエスト フィールド

• terminal_vendor/model/sw_version: Android は、これらのフィールドに実際のデバイスの情報が含まれることを保証しません。
• operation_targets
  • FPNV: オペレーションのターゲットは GetPhoneNumber

AcquireTempToken - ECS からのレスポンス

例: TS.43 v12.0 - Section 6.6.6 - "AcquireTemporaryToken Response Example"

ECS レスポンス ヘッダー

• Content-Type: Android は、レスポンス タイプがリクエストの Accept ヘッダーと一致することを想定しています。
  • 例: text/vnd.wap.connectivity-xml

ECS レスポンス フィールド

• APPLICATION.TemporaryToken: FPNV サーバーが電話番号と交換できる TemporaryToken
• APPLICATION.TemporaryTokenExpiry: YYYY-MM-DDThh:mm:ssTZD 形式の有効期限
  • Google は、TempToken の有効期限が技術要件を満たしていることを検証します。
• APPLICATION.OperationResult: TS.43 v12.0 - Section 6.5.1 を参照してください。
  • 具体的には、オペレーションが SUCCESS の場合は 1 を返します。

ステップ 2 - TempToken を電話番号と交換する

オプション 1 - バニラ TS.43

エンドポイント: OAuth エンドポイントと GetPhoneNumber エンドポイントは、それぞれ異なるサーバー/エンドポイントにすることができます。これらのエンドポイントは、EAP-AKA/AcquireTempToken エンドポイントと異なる場合もあります。

OAuth

携帯通信会社は、この OAuth ガイドに沿って、必要な OAuth 情報（クライアント ID、クライアント シークレット、OAuth サーバー URL）を Google に提供する必要があります。

OAuth - 携帯通信会社の認証サーバーへの POST リクエスト

FPNV リクエスト ヘッダー

• Authorization: FPNV は Basic $BASE64_ENCODED_CREDENTIALS を設定します。
  • Base64 でエンコードされた認証情報は、OAuth $CLIENT_ID:$CLIENT_SECRET の Base64 エンコードです。
• Content-Type: FPNV が application/x-www-form-urlencoded を設定します
• Accept: FPNV が application/json を設定します

FPNV リクエスト フィールド

• grant_type: client_credentials

POST HTTP/1.1
Host: $OAUTH_ENDPOINT
Authorization: Basic $BASE64_ENCODED_CREDENTIALS
Content-Type: application/x-www-form-urlencoded
Accept: application/json

grant_type=client_credentials

OAuth - 携帯通信会社の認証サーバーからのレスポンス

携帯通信会社のレスポンス ヘッダー

• Content-Type: FPNV は、レスポンス タイプがリクエストの Accept ヘッダーと一致することを想定しています。
  • 例: application/json

携帯通信会社のレスポンス フィールド

• access_token: OAuth アクセス トークン
• token_type: bearer
• expires_in: OAuth アクセス トークンの有効期限（秒単位）
  • Google は、OAuth トークンの有効期限が技術要件を満たしていることを検証します。

200 OK
Content-Type: application/json

{
  "access_token": $ACCESS_TOKEN,
  "token_type": "bearer",
  "expires_in": $EXPIRATION_IN_SECS,
}

GetPhoneNumber

GetPhoneNumber - ECS への POST リクエスト

Google 確認サーバーは、GetPhoneNumber オペレーションを使用して電話番号を取得します。

• 例: TS.43 v12.0 - セクション 6.4.7 - 「GetPhoneNumber Request Example」

FPNV のリクエスト ヘッダー

• Accept: application/json
• Content-Type: application/json

FPNV のリクエスト フィールド

• requestor_id: GetPhoneNumber TS.43 オペレーションを呼び出すサービスを識別します。
  • Firebase 電話番号確認 UUID: 191fd7cc-f7cd-4bb4-a5d2-455ae1fb9a19
• temporary_token: AcquireTempToken からの TemporaryToken
• access_token: Google が携帯通信会社との認証に使用する OAuth トークン
• terminal_vendor/model/sw_version: FPNV はこれらのフィールドに任意の値を入力します。
• entitlement_version: 携帯通信会社に送信される利用資格のバージョンは、携帯通信会社の要求に基づいて Google が構成します。
  • 通常、entitlement_version は 10.0 または 12.0 です。
• app: FPNV が ap2014 を設定します
• app_name: FPNV は、すべての FPNV リクエストに対して firebase を設定します。
  • 注: 使用するアグリゲータに関係なく、AcquireTempToken の app_name は Google-OGI になります。
• operation: FPNV が GetPhoneNumber を設定します

GetPhoneNumber - ECS からのレスポンス

例: TS.43 v12.0 - Section 6.6.7 - 「GetPhoneNumber Response Example」

携帯通信会社のレスポンス ヘッダー

• Content-Type: FPNV は、レスポンス タイプがリクエストの Accept ヘッダーと一致することを想定しています。
  • 例: application/json

携帯通信会社のレスポンス フィールド

• ap2014.MSISDN: FPNV は、電話番号が E164 形式で返されることを想定しています。
  • JSON では大文字と小文字が区別されるため、MSISDN は大文字にする必要があります

TemporaryToken エラーコード

TS.43 v12.0 のセクション 2.8.6 からの参照。

次の表に、ECS が GetPhoneNumber リクエストに対して Google 検証サーバーに返すことが想定されるエラー レスポンスの詳細を示します。

オプション 2 - CAMARA

エンドポイント: CAMARA アクセス トークンの取得と電話番号の取得は、それぞれ異なるサーバー/エンドポイントで行うことができます。これらのエンドポイントは、EAP-AKA / AcquireTempToken エンドポイントと異なる場合もあります。

OAuth - CAMARA アクセス トークンを取得する

Google は、CAMARA の JWT ベアラー フローのみをサポートし、CIBA フローはサポートしません。

CAMARA アクセス トークン - 携帯通信会社への POST リクエスト

Google は、次のフィールドを含む JWT を作成します。

• iss: JWT の発行者（クライアント ID）
  • （firebase（実際の FPNV 統合）または fpnv-carrier-tester-app（携帯通信会社のテストアプリ）など）
• sub: JWT のサブジェクト
  • 例: operatortoken:$TEMP_TOKEN
• aud: オーディエンス。JWT の対象となる受信者
  • トークン エンドポイントの URL（認証サーバーの URL）
• exp: 有効期限（秒単位）
  • Google は、CAMARA アクセス トークンの有効期間（技術要件を参照）に一致する有効期限を送信します。
• iat: 発行時刻（秒単位）
• jti: リプレイ攻撃を回避するための固有識別子
  • 例: ランダムに生成された UUID
• scope: リクエストの目的
  • 例: dpv:FraudPreventionAndDetection number-verification:device-phone-number:read

{
  "iss": "firebase",
  "sub": "operatortoken:ey...",
  "aud": $OAUTH_ENDPOINT,
  "exp": $EXPIRATION_TIME_IN_SECS,
  "iat": $ISSUED_AT_TIME_IN_SECS,
  "jti": $RANDOMLY_GENERATED_UUID,
  "scope": "dpv:FraudPreventionAndDetection number-verification:device-phone-number:read"
}

FPNV は独自の秘密鍵を使用して JWT に署名し、携帯通信会社は対応する公開鍵を使用して JWT を検証できます。FPNV は、JWKS エンドポイントを使用して公開鍵を提供します。FPNV は定期的に（30 日に 1 回など）公開鍵をローテーションするため、携帯通信会社はこの JWKS エンドポイントを定期的にポーリングして公開鍵を取得する必要があります（1 日に 1 回など）。

FPNV のリクエスト ヘッダー

• Content-Type: application/x-www-form-urlencoded
• Accept: application/json

FPNV のリクエスト フィールド

• grant_type: urn:ietf:params:oauth:grant-type:jwt-bearer
• assertion: 上記で作成され、FPNV の秘密鍵で署名された JWT
  • この JWT には TempToken が含まれています。

POST /token.oauth2 HTTP/1.1
Host: as.example.com
Content-Type: application/x-www-form-urlencoded
Accept: application/json

grant_type=urn%3Aietf%3Aparams%3Aoauth%3Agrant-type%3Ajwt-bearer
&assertion=$JWT

CAMARA アクセス トークン - 携帯通信会社からのレスポンス

携帯通信会社のレスポンス ヘッダー

• Content-Type: FPNV は、レスポンス タイプがリクエストの Accept ヘッダーと一致することを想定しています。
  • 例: application/json

携帯通信会社のレスポンス フィールド

• access_token: CAMARA アクセス トークン。後で電話番号と交換できます
• token_type: bearer
• expires_in: OAuth アクセス トークンの有効期限（秒単位）
  • Google は、OAuth トークンの有効期限が技術要件を満たしていることを検証します。
• scope: リクエストの目的
  • 例: dpv:FraudPreventionAndDetection number-verification:device-phone-number:read

200 OK
Content-Type: application/json

{
  "access_token": $CAMARA_ACCESS_TOKEN,
  "token_type": "bearer",
  "expires_in": $EXPIRATION_IN_SECS,
  "scope": "dpv:FraudPreventionAndDetection number-verification:device-phone-number:read"
}

CAMARA NumberVerification API v2

その後、Google は、携帯通信会社の /device-phone-number エンドポイントに GET リクエストを送信して、その CAMARA アクセス トークンを交換します。

CAMARA NumberVerification - 携帯通信会社への GET リクエスト

FPNV のリクエスト ヘッダー

• Authorization: Bearer $CAMARA_ACCESS_TOKEN
• Accept: application/json

GET /device-phone-number
Authorization: Bearer $CAMARA_ACCESS_TOKEN
Accept: application/json
Content-Type: application/json

CAMARA NumberVerification - 携帯通信会社からのレスポンス

携帯通信会社のレスポンス ヘッダー

• Content-Type: FPNV は、レスポンス タイプがリクエストの Accept ヘッダーと一致することを想定しています。
  • 例: application/json

携帯通信会社のレスポンス フィールド

• devicePhoneNumber: 電話番号を E164 形式で返します

200 OK
Content-Type: application/json

{
 "devicePhoneNumber": $PHONE_NUMBER
}
