คู่มือการเริ่มต้นใช้งานทางเทคนิคของผู้ให้บริการ FPNV

วันที่แก้ไขล่าสุด: 10 ก.ย. 2025

ภาพรวม

เอกสารนี้จะบันทึกขั้นตอนที่จำเป็นทั้งหมดในการเริ่มต้นใช้งานผู้ให้บริการใน การยืนยันหมายเลขโทรศัพท์ Firebase (FPNV) ผ่านการยืนยันหมายเลขโทรศัพท์ TS.43

คำศัพท์

บุคคลที่เกี่ยวข้อง

• CSP: ผู้ให้บริการด้านการสื่อสาร
  • เช่น ผู้ให้บริการเครือข่ายมือถือ
• ผู้รวบรวมข้อมูล
  • ผู้รวบรวมที่ใช้แอป: ผู้รวบรวมที่อนุญาตให้แอปทำการยืนยันโดยไม่ต้องให้แอปโต้ตอบกับผู้ให้บริการโดยตรง
  • เช่น การยืนยันหมายเลขโทรศัพท์ของ Firebase
  • ผู้รวบรวมข้อมูลเมตา: ผู้รวบรวมข้อมูลที่สนับสนุนผู้ให้บริการในการเริ่มต้นใช้งาน ผู้รวบรวมข้อมูลที่แสดงในแอป
    • เมตาแอกกริเกเตอร์อาจมีหน้าที่ตั้งค่าเซิร์ฟเวอร์การให้สิทธิ์ สำหรับผู้ให้บริการและ/หรือกำหนดค่ารายละเอียดเซิร์ฟเวอร์การให้สิทธิ์กับ แอกกริเกเตอร์ที่ใช้กับแอป
• FPNV: การยืนยันหมายเลขโทรศัพท์ของ Firebase
• TAM ของ Google: ผู้จัดการลูกค้าด้านเทคนิคของ Google ซึ่งช่วยให้ผู้ให้บริการ เริ่มต้นใช้งาน FPNV
• โทรศัพท์ Android: มี API หมายเลขโทรศัพท์ใน Android ซึ่งรวมถึงแพลตฟอร์มสำหรับผู้ให้บริการและผู้รวบรวมข้อมูลเพื่อให้บริการยืนยัน TS.43
• GSMA: สมาคมผู้ให้บริการเครือข่ายมือถือที่กำหนดข้อกำหนดต่างๆ รวมถึง TS.43
• CAMARA: โปรเจ็กต์โอเพนซอร์สของ Linux ที่กำหนด API ของผู้ให้บริการโดย ร่วมมือกับ GSMA

ข้อกำหนดในการยืนยัน

• PNV: การยืนยันหมายเลขโทรศัพท์
• TS.43: กำหนดโปรโตคอลสำหรับไคลเอ็นต์และเซิร์ฟเวอร์บนอุปกรณ์เคลื่อนที่เพื่อสื่อสารกับผู้ให้บริการโดยใช้ HTTP
• EAP-AKA: วิธีการตรวจสอบสิทธิ์ที่กำหนดไว้ใน https://www.rfc-editor.org/rfc/rfc4187 ซึ่งไม่ ต้องโต้ตอบกับผู้ใช้
• ECS: Entitlement Configuration Server
  • จุดแรกเข้าสำหรับผู้รวบรวมข้อมูลในการพูดคุยกับผู้ให้บริการ
• ODSA: การเปิดใช้งานบริการในอุปกรณ์
  • หมายถึงการดำเนินการต่างๆ ที่ ECS จัดให้เพื่อเปิดใช้งานบริการใน อุปกรณ์
  • เช่น AcquireTemporaryToken, GetPhoneNumber

เซิร์ฟเวอร์การให้สิทธิ์ของผู้ให้บริการและอุปกรณ์ปลายทาง PNV

สร้างปลายทางที่จำเป็น

การดำเนินการ 1: ผู้ให้บริการจะใช้ปลายทางต่อไปนี้ ซึ่งทั้งหมด เข้าถึงได้ผ่านอินเทอร์เน็ต ดูรายละเอียดเพิ่มเติมเกี่ยวกับการ ติดตั้งใช้งานได้ที่ภาคผนวก ก

ข้อกำหนดทางเทคนิค

ประสิทธิภาพทั่วไป: เวลาทำงานของอุปกรณ์ปลายทางทั้งหมดต้องมีอย่างน้อย 99.99%

ความปลอดภัย: ด้วยเหตุผลด้านความปลอดภัย จุดสิ้นสุดของผู้ให้บริการต้องเป็นไปตามข้อกำหนดต่อไปนี้

• โทเค็นการให้สิทธิ์ EAP-AKA: ต้องหมดอายุภายใน 1 ชั่วโมง
• โทเค็นชั่วคราว: ใช้ได้ครั้งเดียวและจะหมดอายุใน 5 นาที
• ตัวเลือกที่ 1 - Vanilla TS.43
  • โทเค็น OAuth: ต้องหมดอายุภายใน 1 ชั่วโมง
• ตัวเลือกที่ 2 - CAMARA
  • โทเค็นเพื่อการเข้าถึง CAMARA: ใช้ได้ครั้งเดียวและจะหมดอายุใน 5 นาที

คุณภาพของข้อมูล API: เนื้อหาทั้งหมดของการตอบกลับที่สําเร็จ (เช่น MSISDN ควรถูกต้อง)

FPNV รองรับ TS.43 2 รูปแบบ ความแตกต่างหลักคือวิธีที่เซิร์ฟเวอร์ FPNV จะแลกเปลี่ยน TempToken กับผู้ให้บริการ

• TS.43 แบบดั้งเดิม: หมายถึงการติดตั้งใช้งานตามที่ระบุไว้ในข้อกำหนดเฉพาะของ TS.43
• CAMARA: หมายถึงการใช้งานตามที่กำหนดโดยโฟลว์ JWT Bearer ของ CAMARA

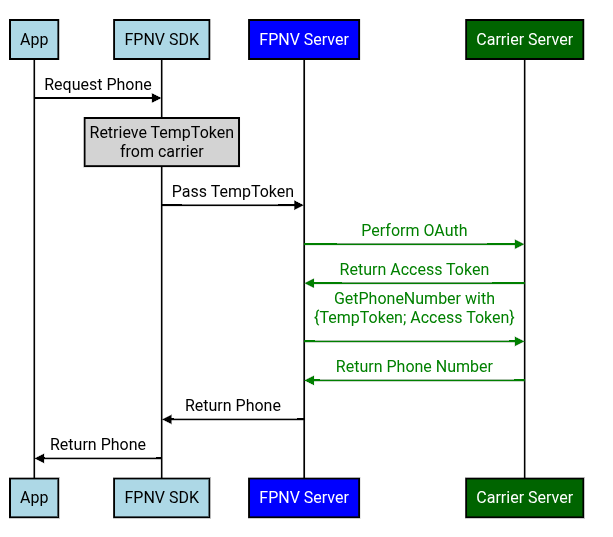

ตัวเลือกที่ 1 - การติดตั้งใช้งาน TS.43 แบบดั้งเดิม

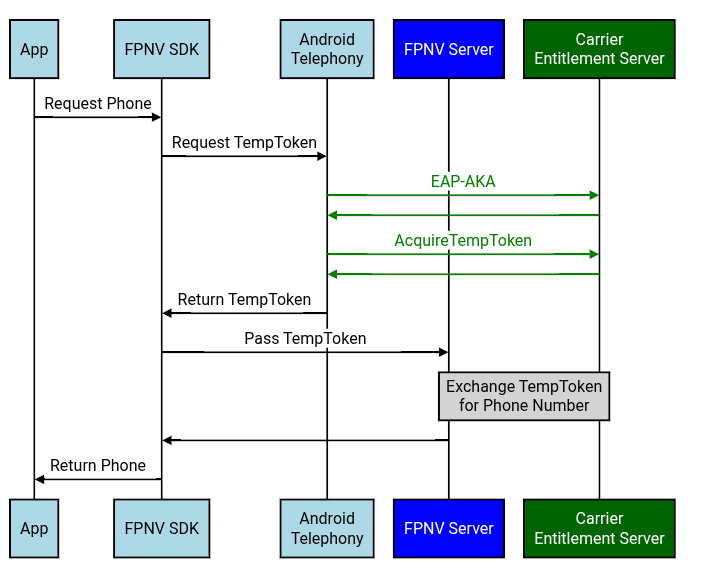

คำขอจากอุปกรณ์ Android

1. ปลายทาง EAP-AKA: แสดงโทเค็นการให้สิทธิ์
2. ปลายทาง AcquireTemporaryToken: เมื่อได้รับโทเค็นการให้สิทธิ์ ให้ส่งคืน TempToken

คำขอจากเซิร์ฟเวอร์ FPNV

1. ปลายทาง OAuth 2.0 - ขั้นตอนรหัสไคลเอ็นต์/รหัสลับ OAuth: เมื่อระบุรหัสไคลเอ็นต์/รหัสลับ OAuth ให้แสดงโทเค็นเพื่อการเข้าถึง OAuth
2. ปลายทาง GetPhoneNumber: เมื่อได้รับโทเค็นเพื่อการเข้าถึง OAuth และ TempToken ให้แสดงหมายเลขโทรศัพท์ที่เกี่ยวข้อง

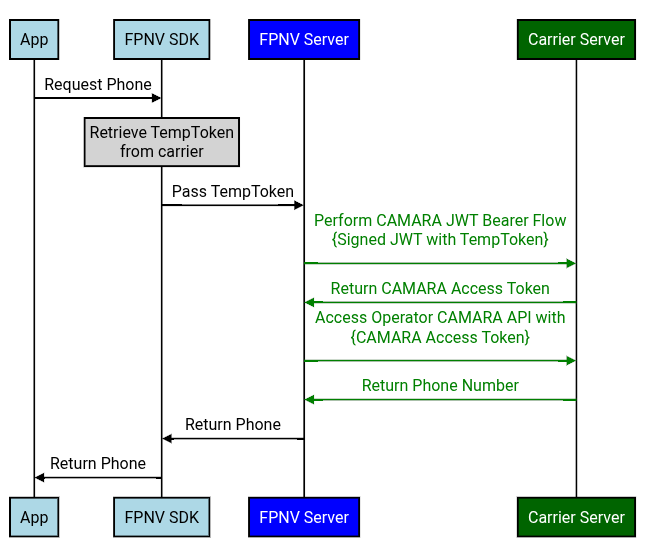

ตัวเลือกที่ 2 - การติดตั้งใช้งาน CAMARA

การใช้งาน CAMARA จะคล้ายกับการใช้งาน TS.43 แบบเดิม ยกเว้น สำหรับปลายทางที่ใช้จัดการคำขอจากเซิร์ฟเวอร์ FPNV

คำขอจากอุปกรณ์ Android

1. ปลายทาง EAP-AKA: แสดงโทเค็นการให้สิทธิ์
2. ปลายทาง AcquireTemporaryToken: เมื่อได้รับโทเค็นการให้สิทธิ์ ให้ส่งคืน TempToken

คำขอจากเซิร์ฟเวอร์ FPNV

1. ปลายทาง OAuth 2.0 - ขั้นตอน JWT Bearer: เมื่อได้รับ JWT ที่มี TempToken ให้ส่งคืนโทเค็นเพื่อการเข้าถึง CAMARA
2. ปลายทาง NumberVerification v2 ของ CAMARA: เมื่อได้รับโทเค็นเพื่อการเข้าถึงของ CAMARA ให้แสดงหมายเลขโทรศัพท์ที่เกี่ยวข้อง

การเริ่มต้นใช้งานโทรศัพท์ Android และ FPNV

แอปทดสอบของผู้ให้บริการ

การดำเนินการ 2: ผู้ให้บริการติดต่อผู้จัดการลูกค้าด้านเทคนิค (TAM) ของ Google และ TAM จะแชร์แอปทดสอบผู้ให้บริการ FPNV กับผู้ให้บริการ แอปทดสอบผู้ให้บริการ นี้จะจำลองคำขอที่ FPNV จะส่งโดยไม่ต้องใช้เซิร์ฟเวอร์ FPNV แอปทดสอบผู้ให้บริการนี้มีประโยชน์สำหรับผู้ให้บริการในการตรวจสอบว่า ปลายทางทำงานอย่างถูกต้อง

ACTION3: ผู้ให้บริการยืนยันว่าปลายทางข้างต้นทํางานแบบครบวงจรโดย ใช้แอปทดสอบผู้ให้บริการ FPNV

การตั้งค่าการกำหนดค่าที่จำเป็นสำหรับการใช้งานจริง

การกำหนดค่า Android - EAP-AKA / AcquireTempToken

ACTION4: ผู้ให้บริการกำหนดค่าการผลิตสำหรับคำขอ EAP-AKA/AcquireTempToken จาก Android Telephony

• การกำหนดค่า
  • รหัสผู้ให้บริการ Canonical ของ Android ของผู้ให้บริการรายนี้
  • ค่า TS.43 use_cases: use_case=GetPhoneNumber
  • URL ของเซิร์ฟเวอร์การให้สิทธิ์เวอร์ชันที่ใช้งานจริงสำหรับ EAP-AKA/AcquireTempToken
  • SAN และลายนิ้วมือของใบรับรอง x509 เวอร์ชันที่ใช้งานจริงของ Firebase
  • SAN: fpnv.googleapis.com
  • ลายนิ้วมือ: aad068c93399a22fc2b11ab58468e8cb72b8f9fc53700991799a8b764c589c7e

การกำหนดค่า Firebase - แลกเปลี่ยน TempToken สำหรับโทรศัพท์

ACTION5: ข้อมูลเข้าสู่ระบบ Firebase เพื่อดึงโทเค็น OAuth จากผู้ให้บริการ

• Vanilla TS.43
  • ผู้ให้บริการสร้างรหัสไคลเอ็นต์และรหัสลับ OAuth สำหรับคำขอของ FPNV ผู้ให้บริการ จะกำหนดค่าปลายทาง OAuth เพื่อแสดงโทเค็นเพื่อการเข้าถึงสำหรับข้อมูลเข้าสู่ระบบเหล่านี้
• CAMARA
  • TAM ของ Google จะให้คีย์สาธารณะของ Google เพื่อให้ปลายทาง OAuth ของผู้ให้บริการ ยืนยันได้ว่า Google เป็นผู้ลงนามใน JWT

ACTION6: ผู้ให้บริการกำหนดค่าการใช้งานจริงสำหรับเซิร์ฟเวอร์ FPNV เพื่อแลกเปลี่ยน TempToken สำหรับโทรศัพท์

• รหัสผู้ให้บริการแบบมาตรฐานของ Android ของ MNO นี้
• Vanilla TS.43
  • OAuth - ขั้นตอนรหัสไคลเอ็นต์/ข้อมูลลับ
  • URL ปลายทางของ OAuth
  • รหัสไคลเอ็นต์/รหัสลับไคลเอ็นต์ OAuth
  • ขอบเขต OAuth (หากมี)
  • GetPhoneNumber
  • URL ของปลายทาง GetPhoneNumber
• CAMARA
  • OAuth - ขั้นตอนการส่งโทเค็น JWT
  • URL ปลายทางของ OAuth
  • NumberVerification API v2
  • URL ของปลายทาง NumberVerification

การแชร์ข้อมูลเข้าสู่ระบบ/การกำหนดค่า

การยืนยันหมายเลขโทรศัพท์ Firebase

การดำเนินการ 7: ผู้ให้บริการแชร์การกำหนดค่าการใช้งานจริงจากการดำเนินการ 4 และการดำเนินการ 6 กับผู้จัดการฝ่ายเทคนิคของ Google

• [สำคัญ] ต้องแชร์ข้อมูลลับของ OAuth โดยใช้กลไกนอกแบนด์ (ไม่มี อีเมล ไม่มีเอกสาร ฯลฯ) ที่ปลอดภัยกับ Google ผู้ให้บริการและ TAM ของ Google จะตกลงกลไกนอกแบนด์นี้

การดำเนินการ 8: TAM ของ Google จะตรวจสอบว่าการกำหนดค่าใช้งานได้แบบครบวงจรโดยใช้ แอปทดสอบของผู้ให้บริการ จากนั้น TAM ของ Google จะจัดเก็บข้อมูลเข้าสู่ระบบ OAuth ใน ที่เก็บข้อมูลที่ปลอดภัยของ Google และอัปเดตการกำหนดค่าของ FPNV เพื่อแลกเปลี่ยน TempToken สำหรับโทรศัพท์ (เช่น การกำหนดค่าของการดำเนินการ 6)

โทรศัพท์ Android

ACTION9: ผู้ให้บริการทำตามเอกสาร "การเริ่มต้นใช้งาน CSP ของ Google Open Gateway" (ซึ่ง TAM ของ Google จะแชร์กับผู้ให้บริการ) ผู้ให้บริการหรือ TAM ของ Google จะยื่นคำขอใน Buganizer เพื่อเริ่มต้นใช้งานการกำหนดค่าของ Android Telephony ที่ https://issuetracker.google.com/issues/new?component=1861595&template=2168610 ข้อบกพร่องนี้จะใช้การกำหนดค่าเวอร์ชันที่ใช้งานจริงจาก ACTION4

หากเมตาแอกกริเกเตอร์ตั้งค่าการผสานรวม FPNV ในนามของผู้ให้บริการ ผู้ให้บริการจะต้องออกหนังสือแสดงความยินยอม (อีเมล, PDF, จดหมาย ฯลฯ) จาก ผู้นำของผู้ให้บริการ (ระดับผู้อำนวยการขึ้นไป) เพื่อยืนยันความสัมพันธ์ทางธุรกิจกับผู้ให้บริการดังกล่าว หลังจากนั้น เมตาแอกกริเกเตอร์จะระบุการกำหนดค่าของผู้ให้บริการ ในนามของผู้ให้บริการไปยัง Android Telephony ได้

ภาคผนวก ก. การติดตั้งใช้งานโดยละเอียด

คำนึงถึงตัวพิมพ์เล็กและตัวพิมพ์ใหญ่

• ส่วนหัว HTTP ไม่คำนึงถึงตัวพิมพ์เล็กและตัวพิมพ์ใหญ่
• อย่างไรก็ตาม รูปแบบ XML และ JSON จะคำนึงถึงตัวพิมพ์เล็กและตัวพิมพ์ใหญ่ ดังนั้นสำหรับฟิลด์คำขอ/คำตอบ โปรดตรวจสอบว่าฟิลด์ตรงกับเอกสารนี้ทุกประการ

ขั้นตอนที่ 1 - EAP-AKA / AcquireTempToken

ปลายทาง: EAP-AKA และ AcquireTempToken ต้องใช้ปลายทาง ECS เดียวกัน

EAP-AKA Challenge

ข้อมูลอ้างอิง: TS.43 v12.0 - Section 2.8.1 - "Embedded EAP-AKA Authentication by Entitlement Configuration Server"

EAP-AKA ขั้นตอนที่ 1 - คำท้าในการตรวจสอบสิทธิ์

EAP-AKA #1 - คำขอ GET ไปยัง ECS

โมดูลโทรศัพท์ Android จะส่งคำขอ TS.43 EAP-AKA ไปยังเซิร์ฟเวอร์การให้สิทธิ์ของ ผู้ให้บริการ

ส่วนหัวของคำขอของ Android

• Accept: application/vnd.gsma.eap-relay.v1.0+json
  • ซึ่งเป็นรูปแบบ JSON ที่เฉพาะเจาะจงสำหรับ GSMA ไม่ใช่แค่ application/json

ฟิลด์คำขอของ Android

• eap_id: ดูภาคผนวก ค. ของ RCC.14
  • กล่าวคือ 0<IMSI>@<realm>.mnc<MNC>.mcc<MCC>.3gppnetwork.org
• GID1: ระบุเฉพาะในกรณีที่เวอร์ชันการให้สิทธิ์เป็น 12.0
• app_name: AppName ที่เข้ารหัสจะมีค่าแฮช MD5 ของ Use Case ที่ทำการยืนยันหมายเลขโทรศัพท์ ดังนี้
  • คำขอของตัวรวบรวมทั้งหมดที่ส่งไปยังแอปจะมีชื่อแอปเป็น Google-OGI
• app: รหัสแอป ap2014 แสดงข้อมูลหมายเลขโทรศัพท์
• terminal_vendor/model/sw_version: ตั้งค่าเป็นค่าใดก็ได้ Android ไม่รับประกันว่าฟิลด์เหล่านี้จะมีข้อมูลจริงของอุปกรณ์
• vers: เวอร์ชันการกำหนดค่า เช่น 0 หรือ 1
• entitlement_version: Google จะกำหนดค่าเวอร์ชันการให้สิทธิ์ที่ส่ง ไปยังผู้ให้บริการตามสิ่งที่ผู้ให้บริการร้องขอ
  • โดยปกติ entitlement_version จะเป็น 10.0 หรือ 12.0

EAP-AKA #1 - Response from ECS

ส่วนหัวการตอบกลับของ ECS

• Content-Type: Android คาดหวังว่าประเภทการตอบกลับจะตรงกับ ส่วนหัว Accept ของคำขอ
  • กล่าวคือ application/vnd.gsma.eap-relay.v1.0+json

ฟิลด์การตอบกลับของ ECS

• eap-relay-packet: มีแพ็กเกจ EAP ตาม RCC.14 - Section C.2

EAP-AKA ขั้นตอนที่ 2 - รับโทเค็นการตรวจสอบสิทธิ์

EAP-AKA #2 - คำขอ POST ไปยัง ECS

จากนั้นโมดูลโทรศัพท์ Android จะส่ง eap-relay-packet ที่ได้รับกลับไปยังปลายทางเดียวกัน

ส่วนหัวของคำขอของ Android

• Accept: Android จะตั้งค่าส่วนหัว Accept 2 รายการ ดังนี้
  • application/vnd.gsma.eap-relay.v1.0+json: หมายถึงผู้ให้บริการเครือข่าย ส่ง JSON อีกครั้งหากอุปกรณ์ต้องส่งคำขอ EAP-AKA อีกครั้ง
  • text/vnd.wap.connectivity-xml: หมายถึงรูปแบบจริงที่ Android คาดหวังว่าผู้ให้บริการจะส่งคืนโทเค็นการตรวจสอบสิทธิ์ EAP-AKA
• Content-Type: application/vnd.gsma.eap-relay.v1.0+json

ฟิลด์คำขอของ Android

• eap-relay-packet: มี eap-relay-packet ของการตอบกลับ EAP-AKA ก่อนหน้า แต่ในรูปแบบ EAP-Response/AKA-Challenge ตาม RFC 4817 - ส่วนที่ 9.2

EAP-AKA #2 - Response from ECS

หลังจากตรวจสอบสิทธิ์ EAP-AKA สำเร็จแล้ว ผู้ให้บริการจะส่งโทเค็นการให้สิทธิ์ กลับมา

ส่วนหัวการตอบกลับของ ECS

• Content-Type: Android คาดหวังว่าการตอบกลับที่ตรงกับ ส่วนหัว Accept ของคำขอ
  • กล่าวคือ Android คาดหวังว่าการตอบกลับที่มีโทเค็นการให้สิทธิ์จะมีประเภทเป็น text/vnd.wap.connectivity-xml
  • ส่วนหัว Accept อื่น application/vnd.gsma.eap-relay.v1.0+json จะใช้ในกรณีที่ ผู้ให้บริการต้องการให้ Android ส่งคำขอ EAP-AKA อื่น

ฟิลด์การตอบกลับของ ECS

• TOKEN.token: มีโทเค็นการตรวจสอบสิทธิ์
• TOKEN.validity: จำนวนวินาทีที่การตอบกลับใช้ได้หลังจากที่ อุปกรณ์ได้รับการตอบกลับ
  • Google จะตรวจสอบว่าโทเค็นการให้สิทธิ์เป็นไปตามข้อกำหนดทางเทคนิค

AcquireTemporary Token

AcquireTempToken - คำขอ GET ไปยัง ECS

ไคลเอ็นต์ Android จะใช้โทเค็นการให้สิทธิ์ที่ได้รับจาก EAP-AKA เพื่อดึงโทเค็นชั่วคราวโดยการเรียกใช้ปลายทาง AcquireTemporaryToken ของผู้ให้บริการ คำขอ

• ตัวอย่าง: TS.43 v12.0 - Section 6.4.6 - "AcquireTemporaryToken Request Example"
• AcquireTempToken มีพารามิเตอร์คล้ายกับ EAP-AKA #1 ยกเว้น
  • AcquireTempToken ยังระบุ IMSI, operation และ operation_targets
  • AcquireTempToken ไม่ได้ระบุ EAP_ID

ส่วนหัวของคำขอของ Android

• Accept: Android จะตั้งค่า text/vnd.wap.connectivity-xml

ฟิลด์คำขอของ Android

• terminal_vendor/model/sw_version: Android ไม่รับประกันว่าฟิลด์เหล่านี้จะมีข้อมูลจริงของอุปกรณ์
• operation_targets
  • FPNV: เป้าหมายการดำเนินการคือ GetPhoneNumber

AcquireTempToken - การตอบกลับจาก ECS

ตัวอย่าง: TS.43 v12.0 - Section 6.6.6 - "AcquireTemporaryToken Response Example"

ส่วนหัวการตอบกลับของ ECS

• Content-Type: Android คาดหวังว่าประเภทการตอบกลับจะตรงกับ ส่วนหัว Accept ของคำขอ
  • กล่าวคือ text/vnd.wap.connectivity-xml

ฟิลด์การตอบกลับของ ECS

• APPLICATION.TemporaryToken: TemporaryToken ที่เซิร์ฟเวอร์ FPNV สามารถ แลกเปลี่ยนเป็นหมายเลขโทรศัพท์ได้
• APPLICATION.TemporaryTokenExpiry: เวลาหมดอายุในรูปแบบ YYYY-MM-DDThh:mm:ssTZD
  • Google จะตรวจสอบว่าการหมดอายุของ TempToken เป็นไปตามข้อกำหนด ทางเทคนิค
• APPLICATION.OperationResult: ดูTS.43 v12.0 - Section 6.5.1
  • กล่าวคือ หากการดำเนินการเป็น SUCCESS ให้แสดงผลเป็น 1

ขั้นตอนที่ 2 - แลกเปลี่ยน TempToken เป็นหมายเลขโทรศัพท์

ตัวเลือกที่ 1 - Vanilla TS.43

ปลายทาง: ปลายทาง OAuth และ GetPhoneNumber อาจเป็นเซิร์ฟเวอร์/ปลายทางที่แตกต่างกัน นอกจากนี้ Endpoint เหล่านี้ยังอาจแตกต่างจาก Endpoint EAP-AKA/AcquireTempToken ด้วย

OAuth

ผู้ให้บริการควรทำตามคู่มือ OAuth นี้และให้ข้อมูล OAuth ที่จำเป็น (รหัสไคลเอ็นต์ รหัสลับไคลเอ็นต์ URL ของเซิร์ฟเวอร์ OAuth) แก่ Google

OAuth - คำขอ POST ไปยังเซิร์ฟเวอร์การตรวจสอบสิทธิ์ของผู้ให้บริการ

ส่วนหัวของคำขอ FPNV

• Authorization: FPNV จะตั้งค่า Basic $BASE64_ENCODED_CREDENTIALS
  • ข้อมูลเข้าสู่ระบบที่เข้ารหัส Base64 คือการเข้ารหัส Base64 ของ OAuth $CLIENT_ID:$CLIENT_SECRET
• Content-Type: FPNV จะตั้งค่า application/x-www-form-urlencoded
• Accept: FPNV จะตั้งค่า application/json

ฟิลด์คำขอ FPNV

• grant_type: client_credentials

POST HTTP/1.1
Host: $OAUTH_ENDPOINT
Authorization: Basic $BASE64_ENCODED_CREDENTIALS
Content-Type: application/x-www-form-urlencoded
Accept: application/json

grant_type=client_credentials

OAuth - การตอบกลับจากเซิร์ฟเวอร์การตรวจสอบสิทธิ์ของผู้ให้บริการ

ส่วนหัวการตอบกลับของผู้ให้บริการ

• Content-Type: FPNV คาดหวังว่าประเภทการตอบกลับจะตรงกับส่วนหัว Accept ของคำขอ
  • กล่าวคือ application/json

ฟิลด์การตอบกลับของผู้ให้บริการ

• access_token: โทเค็นเพื่อการเข้าถึง OAuth
• token_type: bearer
• expires_in: การหมดอายุของโทเค็นเพื่อการเข้าถึง OAuth เป็นวินาที
  • Google จะตรวจสอบว่าเวลาหมดอายุของโทเค็น OAuth เป็นไปตามข้อกำหนดทางเทคนิค

200 OK
Content-Type: application/json

{
  "access_token": $ACCESS_TOKEN,
  "token_type": "bearer",
  "expires_in": $EXPIRATION_IN_SECS,
}

GetPhoneNumber

GetPhoneNumber - คำขอ POST ไปยัง ECS

เซิร์ฟเวอร์การยืนยันของ Google จะดึงหมายเลขโทรศัพท์โดยใช้การดำเนินการ GetPhoneNumber

• ตัวอย่าง: TS.43 v12.0 - Section 6.4.7 - "GetPhoneNumber Request Example"

ส่วนหัวของคำขอของ FPNV

• Accept: application/json
• Content-Type: application/json

ฟิลด์คำขอของ FPNV

• requestor_id: ระบุบริการที่เรียกใช้การดำเนินการ GetPhoneNumber TS.43
  • UUID การยืนยันหมายเลขโทรศัพท์ของ Firebase: 191fd7cc-f7cd-4bb4-a5d2-455ae1fb9a19
• temporary_token: TemporaryToken จาก AcquireTempToken
• access_token: โทเค็น OAuth สำหรับ Google ในการตรวจสอบสิทธิ์กับผู้ให้บริการ
• terminal_vendor/model/sw_version: FPNV จะป้อนค่าที่กำหนดเองในช่องเหล่านี้
• entitlement_version: Google จะกำหนดค่าเวอร์ชันการให้สิทธิ์ที่ส่ง ไปยังผู้ให้บริการตามสิ่งที่ผู้ให้บริการร้องขอ
  • โดยปกติ entitlement_version จะเป็น 10.0 หรือ 12.0
• app: FPNV จะตั้งค่า ap2014
• app_name: FPNV จะตั้งค่า firebase สำหรับคำขอ FPNV ทั้งหมด
  • หมายเหตุ: AcquireTempToken จะมี app_name เป็น Google-OGI ไม่ว่าจะใช้ผู้รวบรวมข้อมูลใดก็ตาม
• operation: FPNV จะตั้งค่า GetPhoneNumber

GetPhoneNumber - การตอบกลับจาก ECS

ตัวอย่าง: TS.43 v12.0 - Section 6.6.7 - "GetPhoneNumber Response Example"

ส่วนหัวการตอบกลับของผู้ให้บริการ

• Content-Type: FPNV คาดหวังว่าประเภทการตอบกลับจะตรงกับส่วนหัว Accept ของคำขอ
  • กล่าวคือ application/json

ฟิลด์การตอบกลับของผู้ให้บริการ

• ap2014.MSISDN: FPNV คาดหวังให้ส่งคืนหมายเลขโทรศัพท์ในรูปแบบ E164 format
  • JSON จะคำนึงถึงตัวพิมพ์เล็กและตัวพิมพ์ใหญ่ ดังนั้น MSISDN ต้องเป็นตัวพิมพ์ใหญ่

รหัสข้อผิดพลาดของโทเค็นชั่วคราว

ข้อมูลอ้างอิงจาก TS.43 เวอร์ชัน 12.0 ส่วนที่ 2.8.6

ตารางต่อไปนี้แสดงรายละเอียดการตอบกลับที่ล้มเหลวซึ่ง ECS คาดว่าจะส่งคืนไปยังเซิร์ฟเวอร์การยืนยันของ Google สำหรับคำขอ GetPhoneNumber

ตัวเลือกที่ 2 - CAMARA

ปลายทาง: การดึงโทเค็นเพื่อการเข้าถึง CAMARA และการดึงหมายเลขโทรศัพท์อาจใช้เซิร์ฟเวอร์/ปลายทางที่แตกต่างกัน นอกจากนี้ ปลายทางเหล่านี้ยังอาจแตกต่างจากปลายทาง EAP-AKA / AcquireTempToken ด้วย

OAuth - ดึงโทเค็นเพื่อการเข้าถึง CAMARA

Google จะรองรับเฉพาะโฟลว์ผู้ถือ JWT ของ CAMARA และไม่รองรับโฟลว์ CIBA

โทเค็นเพื่อการเข้าถึง CAMARA - คำขอ POST ไปยังผู้ให้บริการ

Google จะสร้าง JWT ที่มีฟิลด์ต่อไปนี้

• iss: ผู้ออก JWT (หรือที่เรียกว่ารหัสไคลเอ็นต์)
  • เช่น firebase (การผสานรวม FPNV จริง) หรือ fpnv-carrier-tester-app (แอปทดสอบของผู้ให้บริการ)
• sub: เรื่องของ JWT
  • กล่าวคือ operatortoken:$TEMP_TOKEN
• aud: กลุ่มเป้าหมาย ผู้รับที่ JWT มีไว้สำหรับ
  • URL ปลายทางของโทเค็น (เช่น URL ของเซิร์ฟเวอร์การให้สิทธิ์)
• exp: เวลาหมดอายุเป็นวินาที
  • Google จะส่งระยะเวลาการหมดอายุที่ตรงกับระยะเวลาที่ควรใช้ได้ของโทเค็นเพื่อการเข้าถึง CAMARA (ดูข้อกำหนดทางเทคนิค)
• iat: ออก ณ เวลาเป็นวินาที
• jti: ตัวระบุที่ไม่ซ้ำเพื่อหลีกเลี่ยงการโจมตีแบบเล่นซ้ำ
  • เช่น UUID ที่สร้างขึ้นแบบสุ่ม
• scope: วัตถุประสงค์ของคำขอ
  • กล่าวคือ dpv:FraudPreventionAndDetection number-verification:device-phone-number:read

{
  "iss": "firebase",
  "sub": "operatortoken:ey...",
  "aud": $OAUTH_ENDPOINT,
  "exp": $EXPIRATION_TIME_IN_SECS,
  "iat": $ISSUED_AT_TIME_IN_SECS,
  "jti": $RANDOMLY_GENERATED_UUID,
  "scope": "dpv:FraudPreventionAndDetection number-verification:device-phone-number:read"
}

FPNV จะลงชื่อ JWT โดยใช้คีย์ส่วนตัวของตนเอง และผู้ให้บริการสามารถตรวจสอบ JWT โดยใช้คีย์สาธารณะที่เกี่ยวข้องได้ FPNV จะระบุคีย์สาธารณะ โดยใช้ปลายทาง JWKS ผู้ให้บริการควรสำรวจข้อมูลปลายทาง JWKS นี้เป็นประจำเพื่อหาคีย์สาธารณะ (เช่น วันละครั้ง) เนื่องจาก FPNV จะหมุนเวียนคีย์สาธารณะตามช่วงเวลาปกติ (เช่น ทุกๆ 30 วัน)

ส่วนหัวของคำขอของ FPNV

• Content-Type: application/x-www-form-urlencoded
• Accept: application/json

ฟิลด์คำขอของ FPNV

• grant_type: urn:ietf:params:oauth:grant-type:jwt-bearer
• assertion: JWT ที่สร้างขึ้นด้านบนและลงนามด้วยคีย์ส่วนตัวของ FPNV
  • โปรดทราบว่า JWT นี้มี TempToken

POST /token.oauth2 HTTP/1.1
Host: as.example.com
Content-Type: application/x-www-form-urlencoded
Accept: application/json

grant_type=urn%3Aietf%3Aparams%3Aoauth%3Agrant-type%3Ajwt-bearer
&assertion=$JWT

โทเค็นเพื่อการเข้าถึง CAMARA - การตอบกลับจากผู้ให้บริการ

ส่วนหัวการตอบกลับของผู้ให้บริการ

• Content-Type: FPNV คาดหวังว่าประเภทการตอบกลับจะตรงกับส่วนหัว Accept ของคำขอ
  • กล่าวคือ application/json

ฟิลด์การตอบกลับของผู้ให้บริการ

• access_token: โทเค็นเพื่อการเข้าถึง CAMARA ซึ่งสามารถแลกเป็น หมายเลขโทรศัพท์ได้ในภายหลัง
• token_type: bearer
• expires_in: การหมดอายุของโทเค็นเพื่อการเข้าถึง OAuth เป็นวินาที
  • Google จะตรวจสอบว่าเวลาหมดอายุของโทเค็น OAuth เป็นไปตามข้อกำหนดทางเทคนิค
• scope: วัตถุประสงค์ของคำขอ
  • กล่าวคือ dpv:FraudPreventionAndDetection number-verification:device-phone-number:read

200 OK
Content-Type: application/json

{
  "access_token": $CAMARA_ACCESS_TOKEN,
  "token_type": "bearer",
  "expires_in": $EXPIRATION_IN_SECS,
  "scope": "dpv:FraudPreventionAndDetection number-verification:device-phone-number:read"
}

CAMARA NumberVerification API v2

จากนั้น Google จะแลกเปลี่ยนโทเค็นเพื่อการเข้าถึง CAMARA โดยส่งคำขอ GET ไปยังปลายทาง /device-phone-number ของผู้ให้บริการ

CAMARA NumberVerification - คำขอ GET ไปยังผู้ให้บริการ

ส่วนหัวของคำขอของ FPNV

• Authorization: Bearer $CAMARA_ACCESS_TOKEN
• Accept: application/json

GET /device-phone-number
Authorization: Bearer $CAMARA_ACCESS_TOKEN
Accept: application/json
Content-Type: application/json

CAMARA NumberVerification - Response from Carrier

ส่วนหัวการตอบกลับของผู้ให้บริการ

• Content-Type: FPNV คาดหวังว่าประเภทการตอบกลับจะตรงกับส่วนหัว Accept ของคำขอ
  • กล่าวคือ application/json

ฟิลด์การตอบกลับของผู้ให้บริการ

• devicePhoneNumber: แสดงผลหมายเลขโทรศัพท์ในรูปแบบ E164

200 OK
Content-Type: application/json

{
 "devicePhoneNumber": $PHONE_NUMBER
}
