FPNV 技术运营商初始配置指南

上次修改日期：2025 年 9 月 10 日

概览

本文档介绍了通过 TS.43 电话号码验证将运营商加入 Firebase 电话号码验证 (FPNV) 的所有必需步骤。

术语

涉及的当事方

CSP：通信服务提供商
- 例如：移动运营商
聚合信息网站
- 面向应用的聚合器：允许应用在不直接与运营商互动的情况下执行验证的聚合器
- 例如，Firebase 电话号码验证
- 元聚合器：支持运营商加入面向应用的聚合器的聚合器
  - 元聚合器可能负责为运营商设置授权服务器，并/或使用面向应用的聚合器配置授权服务器的详细信息
FPNV：Firebase 电话号码验证
Google TAM：Google 技术支持客户经理，负责帮助运营商加入 FPNV
Android Telephony：在 Android 上提供电话号码 API，包括供运营商和聚合商提供 TS.43 验证的平台
GSMA：移动网络运营商协会，负责定义规范，包括 TS.43
CAMARA：Linux 开源项目，与 GSMA 合作定义运营商 API

验证条款

PNV：电话号码验证
TS.43：定义了移动客户端和服务器使用 HTTP 与运营商通信的协议
EAP-AKA：在 https://www.rfc-editor.org/rfc/rfc4187 中定义的身份验证方法，不需要与用户互动
ECS：授权配置服务器
- 聚合器与运营商通信的入口点
ODSA：设备端服务激活
- 指 ECS 提供的用于在设备上激活服务的不同操作
- 例如，AcquireTemporaryToken；GetPhoneNumber

运营商授权服务器和 PNV 端点

创建必要的端点

操作 1：运营商实现以下端点，所有端点均可通过互联网访问。如需详细了解实现，请参阅附录 A。

技术要求

一般性能：所有端点的正常运行时间应至少为 99.99%。

安全性：出于安全考虑，运营商端点必须满足以下要求：

EAP-AKA 身份验证令牌：必须在 1 小时内过期
临时令牌：单次使用，有效期为 5 分钟
方案 1 - Vanilla TS.43
- OAuth 令牌：必须在 1 小时内过期
方案 2 - CAMARA
- CAMARA 访问令牌：单次使用，有效期为 5 分钟

API 数据质量：成功响应的内容应 100% 准确（即 MSISDN 应准确无误）。

FPNV 支持两种 TS.43。主要区别在于 FPNV 服务器将如何与运营商交换 TempToken。

Vanilla TS.43：指 TS.43 规范规定的实现
CAMARA：指按照 CAMARA 的 JWT 持有者流程规定的实现

选项 1 - Vanilla TS.43 实现

来自 Android 设备的请求

EAP-AKA 端点：返回身份验证令牌
AcquireTemporaryToken 端点：根据身份验证令牌返回 TempToken

来自 FPNV 服务器的请求

OAuth 2.0 端点 - OAuth 客户端 ID/密钥流程：根据 OAuth 客户端 ID/密钥返回 OAuth 访问令牌
GetPhoneNumber 端点：根据 OAuth 访问令牌和 TempToken 返回相应的电话号码

选项 2 - CAMARA 实现

CAMARA 实现与原始 TS.43 实现类似，只是处理来自 FPNV 服务器的请求的端点不同。

来自 Android 设备的请求

EAP-AKA 端点：返回身份验证令牌
AcquireTemporaryToken 端点：给定身份验证令牌，返回 TempToken

来自 FPNV 服务器的请求

OAuth 2.0 端点 - JWT 不记名令牌流程：给定包含 TempToken 的 JWT，返回 CAMARA 访问令牌
CAMARA NumberVerification v2 端点：给定 CAMARA 访问令牌，返回相应的电话号码

加入 Android 电话和 FPNV

运营商测试应用

操作 2：运营商联系 Google 技术支持客户经理 (TAM)，TAM 会与运营商分享 FPNV 运营商测试应用。此运营商测试应用会模拟 FPNV 将发送的请求，而不会涉及 FPNV 服务器。此运营商测试应用可帮助运营商验证其端点是否正常运行。

操作 3：运营商使用 FPNV 运营商测试应用验证上述端点是否可以端到端正常运行。

设置必要的生产配置

Android 配置 - EAP-AKA / AcquireTempToken

操作 4：运营商针对 Android 电话发出的 EAP-AKA/AcquireTempToken 请求定义其生产配置

配置：
- 相应运营商的 Android 标准运营商 ID
- TS.43 use_cases 值：use_case=GetPhoneNumber
- EAP-AKA/AcquireTempToken 的正式版授权服务器网址
- Firebase 的正式版 x509 证书的 SAN 和指纹
- SAN：fpnv.googleapis.com
- 指纹： aad068c93399a22fc2b11ab58468e8cb72b8f9fc53700991799a8b764c589c7e

Firebase 配置 - 交换 TempToken 以获取电话号码

ACTION5：用于从运营商处检索 OAuth 令牌的 Firebase 凭据

Vanilla TS.43
- 运营商为 FPNV 的请求创建 OAuth 客户端 ID 和密钥。然后，运营商会配置其 OAuth 端点，以针对这些凭据返回访问令牌
CAMARA
- Google TAM 提供 Google 的公钥，以便运营商的 OAuth 端点可以验证 JWT 是否由 Google 签名

操作 6：运营商为 FPNV 服务器定义生产配置，以交换手机的 TempToken

相应 MNO 的 Android 规范运营商 ID
Vanilla TS.43
- OAuth - 客户端 ID/密钥流程
- OAuth 端点网址
- OAuth 客户端 ID/密钥
- OAuth 范围（如果有）
- GetPhoneNumber
- GetPhoneNumber 端点网址
CAMARA
- OAuth - JWT 不记名令牌流程
- OAuth 端点网址
- NumberVerification API v2
- NumberVerification 端点网址

Firebase 电话号码验证

操作 7：运营商与 Google 技术客户经理分享其在操作 4 和操作 6 中生成的生产配置。

[重要提示] 必须使用安全的带外（不通过电子邮件、文档等）机制与 Google 共享 OAuth 密钥。此带外机制将由运营商和 Google TAM 协商确定。

操作 8：Google TAM 使用运营商测试应用验证配置是否能正常运行。之后，Google TAM 会将 OAuth 凭据存储在 Google 安全存储空间中，并更新 FPNV 的配置，以将 TempToken 换成电话（即操作 6 的配置）。

Android 电话

ACTION9：运营商按照“Google Open Gateway CSP Onboarding”文档（Google TAM 会与运营商分享）操作。运营商或其 Google TAM 提交 Buganizer 工单，以加入 Android Telephony 的配置：https://issuetracker.google.com/issues/new?component=1861595&template=2168610。此 bug 将从 ACTION4 中获取生产配置。

如果元聚合平台代表运营商设置 FPNV 集成，则必须提供运营商领导（总监级别及以上）的同意声明（电子邮件、PDF、信函等），以确认其与相应运营商的业务关系。之后，元聚合器可以代表运营商向 Android Telephony 提供运营商的配置。

附件 A. 详细实现

区分大小写

HTTP 标头不区分大小写
不过，XML 和 JSON 格式区分大小写。因此，对于请求/响应字段，请确保这些字段与本文档完全一致。

第 1 步 - EAP-AKA / AcquireTempToken

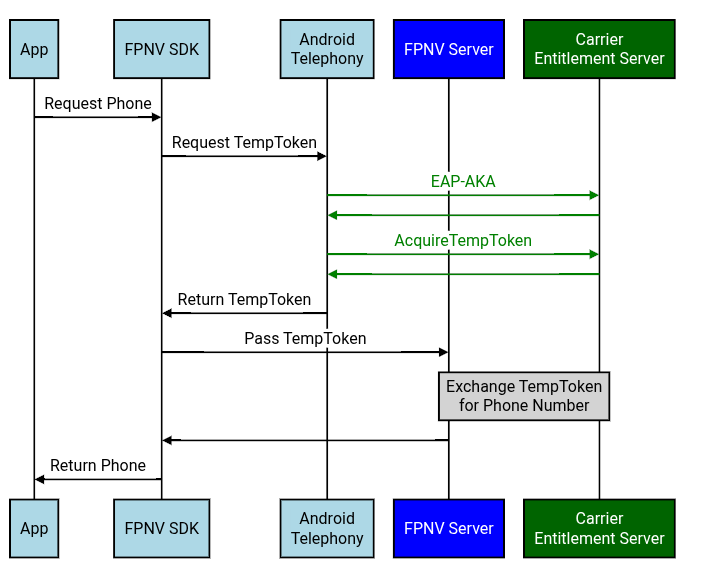

该图显示了设备执行 EAP-AKA 和 AcquireTempToken 以从运营商服务器检索临时令牌的过程。 — **图 1.** 设备通过执行 EAP-AKA，然后执行 AcquireTempToken 从运营商服务器检索 TempToken。第 2 步 - 将 TempToken 换成电话号码将详细介绍如何将 TempToken 换成电话号码。

端点：EAP-AKA 和 AcquireTempToken 必须使用相同的 ECS 端点。

EAP-AKA 质询

参考资料：TS.43 v12.0 - 第 2.8.1 节 -“通过授权配置服务器进行嵌入式 EAP-AKA 身份验证”。

EAP-AKA 第 1 步 - 身份验证质询

EAP-AKA #1 - 向 ECS 发送 GET 请求

Android 电话模块向运营商的授权服务器发送 TS.43 EAP-AKA 请求。

Android 的请求标头

Accept：application/vnd.gsma.eap-relay.v1.0+json
- 这是一种特定于 GSMA 的 JSON 格式，而不仅仅是 application/json

Android 的请求字段

eap_id：请参阅 RCC.14 附录 C
- 即 0<IMSI>@<realm>.mnc<MNC>.mcc<MCC>.3gppnetwork.org
GID1：仅当授权版本为 12.0 时指定
app_name：编码后的 AppName 将具有执行电话验证的用例的 MD5 哈希值：
- 所有面向应用的聚合器请求都将具有 Google-OGI 的应用名称
app：应用 ID ap2014 表示电话号码信息
terminal_vendor/model/sw_version：设置为任意值；Android 不会保证这些字段包含实际的设备信息
vers：配置版本；例如 0 或 1
entitlement_version：Google 会根据运营商的要求配置发送给运营商的授权版本
- 通常，entitlement_version 为 10.0 或 12.0

EAP-AKA #1 - 来自 ECS 的响应

ECS 响应标头

Content-Type：Android 希望响应类型与请求的 Accept 标头相匹配
- 即 application/vnd.gsma.eap-relay.v1.0+json

ECS 响应字段

eap-relay-packet：包含符合 RCC.14 - 第 C.2 部分的 EAP 软件包

EAP-AKA 第 2 步 - 获取身份验证令牌

EAP-AKA #2 - 向 ECS 发送 POST 请求

然后，Android Telephony 模块会将收到的 eap-relay-packet 发送回同一端点。

Android 的请求标头

Accept：Android 将设置两个 Accept 标头：
- application/vnd.gsma.eap-relay.v1.0+json：指如果设备需要再次发送 EAP-AKA 请求，则返回 JSON 的载波
- text/vnd.wap.connectivity-xml：指 Android 希望运营商返回的 EAP-AKA 身份验证令牌的实际格式
Content-Type：application/vnd.gsma.eap-relay.v1.0+json

Android 的请求字段

eap-relay-packet：包含之前的 EAP-AKA 响应的 eap-relay-packet，但采用符合 RFC 4817 - 第 9.2 节的 EAP-Response/AKA-Challenge 格式。

EAP-AKA #2 - 来自 ECS 的响应

EAP-AKA 身份验证成功后，运营商会返回身份验证令牌。

ECS 响应标头

Content-Type：Android 希望与请求的 Accept 标头匹配的响应
- 也就是说，Android 期望包含身份验证令牌的响应具有 text/vnd.wap.connectivity-xml 类型
- 另一个 Accept 标头 application/vnd.gsma.eap-relay.v1.0+json 是指运营商希望 Android 执行另一个 EAP-AKA 请求

ECS 响应字段

TOKEN.token：包含身份验证令牌
TOKEN.validity：设备收到响应后，响应有效的秒数
- Google 将验证身份验证令牌是否满足技术要求

AcquireTemporary Token

AcquireTempToken - 向 ECS 发出的 GET 请求

Android 客户端使用从 EAP-AKA 收到的身份验证令牌，通过调用运营商的 AcquireTemporaryToken 端点来获取临时令牌。请求

示例：TS.43 v12.0 - 第 6.4.6 节 -“AcquireTemporaryToken 请求示例”
AcquireTempToken 的参数与 EAP-AKA #1 类似，但有以下区别：
- AcquireTempToken 还指定了 IMSI, operation 和 operation_targets
- AcquireTempToken 未指定 EAP_ID

Android 的请求标头

Accept：Android 将设置 text/vnd.wap.connectivity-xml

Android 的请求字段

terminal_vendor/model/sw_version：Android 并不保证这些字段包含实际的设备信息
operation_targets
- FPNV：操作目标为 GetPhoneNumber

AcquireTempToken - 来自 ECS 的响应

示例：TS.43 v12.0 - 第 6.6.6 节 -“AcquireTemporaryToken 响应示例”

ECS 响应标头

Content-Type：Android 希望响应类型与请求的 Accept 标头相匹配
- 即 text/vnd.wap.connectivity-xml

ECS 响应字段

APPLICATION.TemporaryToken：FPNV 服务器随后可将其兑换为电话号码的 TemporaryToken
APPLICATION.TemporaryTokenExpiry：采用 YYYY-MM-DDThh:mm:ssTZD 格式的到期时间
- Google 将验证 TempToken 的过期时间是否满足技术要求
APPLICATION.OperationResult：请参阅 TS.43 v12.0 - 第 6.5.1 部分
- 具体而言，如果操作为 SUCCESS，则返回 1

第 2 步 - 将 TempToken 换成电话号码

选项 1 - Vanilla TS.43

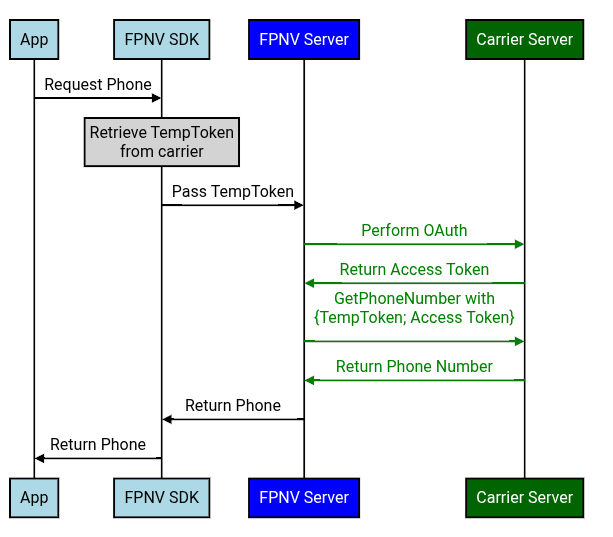

图表：显示了 Google 服务器使用 Vanilla TS.43 与运营商交换临时令牌以获取已验证的电话号码。 — **图 2a.** 然后，Google 服务器会通过调用 GetPhoneNumber 将 TempToken 传递给运营商，以换取经过验证的电话号码。此图抽象出了第 1 步 - EAP-AKA / AcquireTempToken。

端点：OAuth 和 GetPhoneNumber 端点可以是不同的服务器/端点。这些端点也可能与 EAP-AKA/AcquireTempToken 端点不同。

OAuth

运营商应遵循此 OAuth 指南，并向 Google 提供必要的 OAuth 信息（客户端 ID、客户端密钥、OAuth 服务器网址）

OAuth - 向运营商的身份验证服务器发送 POST 请求

FPNV 请求标头

Authorization：FPNV 将设置 Basic $BASE64_ENCODED_CREDENTIALS
- base64 编码的凭据是 OAuth $CLIENT_ID:$CLIENT_SECRET 的 base64 编码
Content-Type：FPNV 将设置 application/x-www-form-urlencoded
Accept：FPNV 将设置 application/json

FPNV 请求字段

grant_type：client_credentials

POST HTTP/1.1
Host: $OAUTH_ENDPOINT
Authorization: Basic $BASE64_ENCODED_CREDENTIALS
Content-Type: application/x-www-form-urlencoded
Accept: application/json

grant_type=client_credentials

OAuth - 来自运营商身份验证服务器的响应

运营商的响应标头

Content-Type：FPNV 希望响应类型与请求的 Accept 标头相匹配
- 即 application/json

运营商的响应字段

access_token：OAuth 访问令牌
token_type：bearer
expires_in：OAuth 访问令牌的过期时间（以秒为单位）
- Google 将验证 OAuth 令牌的过期时间是否满足技术要求

200 OK
Content-Type: application/json

{
  "access_token": $ACCESS_TOKEN,
  "token_type": "bearer",
  "expires_in": $EXPIRATION_IN_SECS,
}

GetPhoneNumber

GetPhoneNumber - 向 ECS 发送 POST 请求

Google 验证服务器使用 GetPhoneNumber 操作提取电话号码。

示例：TS.43 v12.0 - 第 6.4.7 节 -“GetPhoneNumber 请求示例”

FPNV 的请求标头

Accept：application/json
Content-Type：application/json

FPNV 的请求字段

requestor_id：标识调用 GetPhoneNumber TS.43 操作的服务
- Firebase 电话号码验证 UUID： 191fd7cc-f7cd-4bb4-a5d2-455ae1fb9a19
temporary_token：来自 AcquireTempToken 的 TemporaryToken
access_token：Google 用于向运营商进行身份验证的 OAuth 令牌
terminal_vendor/model/sw_version：FPNV 将使用任意值填充这些字段
entitlement_version：Google 会根据运营商的要求配置发送给运营商的授权版本
- 通常，entitlement_version 为 10.0 或 12.0
app：FPNV 将设置 ap2014
app_name：FPNV 将为所有 FPNV 请求设置 firebase
- 注意：无论使用哪个聚合器，AcquireTempToken 的 app_name 都将为 Google-OGI
operation：FPNV 将设置 GetPhoneNumber

GetPhoneNumber - 来自 ECS 的响应

示例：TS.43 v12.0 - 第 6.6.7 节 -“GetPhoneNumber 响应示例”

运营商的响应标头

Content-Type：FPNV 希望响应类型与请求的 Accept 标头相匹配
- 即 application/json

运营商的响应字段

ap2014.MSISDN：FPNV 希望以 E164 格式返回电话号码
- JSON 区分大小写，因此 MSISDN 必须大写

TemporaryToken 错误代码

TS.43 v12.0 第 2.8.6 节中的参考内容。

下表详细介绍了 ECS 针对 GetPhoneNumber 请求应向 Google 验证服务器返回的失败响应：

场景	来自 ECS 的 GET/POST 响应代码	第三方服务器操作
请求中的参数无效、缺失或格式错误	400 请求错误	在下次用户调用时 / 客户端重启后重试
请求中的临时令牌无效或已过期	401 未经授权	如果可能，触发设备从 ECS 获取（新的）有效临时令牌
与临时令牌结合使用的操作无效	403 禁止访问	在下次用户调用时 / 客户端重启后重试
找不到所请求的资源	404 未找到	在下次用户调用时 / 客户端重启后重试
ECS 在处理请求时遇到内部错误	500 Internal Server Error	在下次用户调用时 / 客户端重启后重试

选项 2 - CAMARA

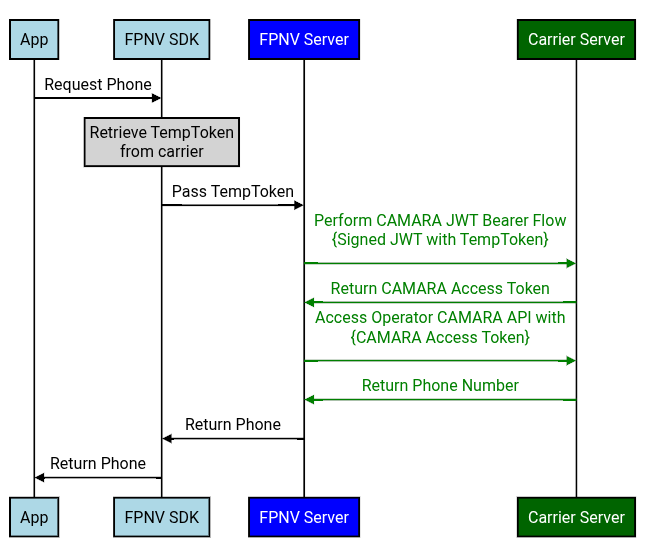

图表：显示了 Google 服务器使用 CAMARA 的 JWT 令牌传递流程与运营商交换临时令牌以获取已验证的电话号码。 — **图 2b.** 然后，Google 服务器会执行 CAMARA 的 JWT 载送令牌流程，将 TempToken 传递给运营商，以换取经过验证的电话号码。此图表省略了步骤 1 - EAP-AKA / AcquireTempToken。

端点：检索 CAMARA 访问令牌和检索电话号码可以是不同的服务器/端点。这些端点也可能与 EAP-AKA / AcquireTempToken 端点不同。

OAuth - 检索 CAMARA 访问令牌

Google 将仅支持 CAMARA 的 JWT 令牌流，不支持 CIBA 流。

CAMARA 访问令牌 - 向运营商发送 POST 请求

Google 将创建包含以下字段的 JWT。

iss：JWT 的颁发者（也称为客户端 ID）
- 即 firebase（实际 FPNV 集成）或 fpnv-carrier-tester-app（运营商测试应用）
sub：JWT 的主题
- 即 operatortoken:$TEMP_TOKEN
aud：受众群体；JWT 的目标接收者
- 令牌端点网址（即授权服务器的网址）
exp：到期时间（以秒为单位）
- Google 将发送与 CAMARA 访问令牌的有效时长相匹配的过期时长（请参阅技术要求）
iat：以秒为单位的发布时间
jti：用于避免重放攻击的唯一标识符
- 例如，随机生成的 UUID
scope：请求的用途
- 即 dpv:FraudPreventionAndDetection number-verification:device-phone-number:read

{
  "iss": "firebase",
  "sub": "operatortoken:ey...",
  "aud": $OAUTH_ENDPOINT,
  "exp": $EXPIRATION_TIME_IN_SECS,
  "iat": $ISSUED_AT_TIME_IN_SECS,
  "jti": $RANDOMLY_GENERATED_UUID,
  "scope": "dpv:FraudPreventionAndDetection number-verification:device-phone-number:read"
}

FPNV 将使用自己的私钥对 JWT 进行签名，运营商可以使用相应的公钥验证 JWT。FPNV 将使用 JWKS 端点提供公钥。运营商应定期轮询此 JWKS 端点以获取公钥（例如每天一次），因为 FPNV 会定期轮换公钥（例如每 30 天一次）。

FPNV 的请求标头

Content-Type：application/x-www-form-urlencoded
Accept：application/json

FPNV 的请求字段

grant_type：urn:ietf:params:oauth:grant-type:jwt-bearer
assertion：上面创建的 JWT，已使用 FPNV 的私钥签名
- 值得注意的是，此 JWT 包含 TempToken

POST /token.oauth2 HTTP/1.1
Host: as.example.com
Content-Type: application/x-www-form-urlencoded
Accept: application/json

grant_type=urn%3Aietf%3Aparams%3Aoauth%3Agrant-type%3Ajwt-bearer
&assertion=$JWT

CAMARA 访问令牌 - 运营商的响应

运营商的响应标头

Content-Type：FPNV 希望响应类型与请求的 Accept 标头相匹配
- 即 application/json

运营商的响应字段

access_token：CAMARA 访问令牌，稍后可将其换成电话号码
token_type：bearer
expires_in：OAuth 访问令牌的过期时间（以秒为单位）
- Google 将验证 OAuth 令牌的过期时间是否满足技术要求
scope：请求的用途
- 即 dpv:FraudPreventionAndDetection number-verification:device-phone-number:read

200 OK
Content-Type: application/json

{
  "access_token": $CAMARA_ACCESS_TOKEN,
  "token_type": "bearer",
  "expires_in": $EXPIRATION_IN_SECS,
  "scope": "dpv:FraudPreventionAndDetection number-verification:device-phone-number:read"
}

CAMARA NumberVerification API v2

然后，Google 会通过向运营商的 /device-phone-number 端点发送 GET 请求来交换该 CAMARA 访问令牌。

CAMARA NumberVerification - 向运营商发送的 GET 请求

FPNV 的请求标头

Authorization：Bearer $CAMARA_ACCESS_TOKEN
Accept：application/json

GET /device-phone-number
Authorization: Bearer $CAMARA_ACCESS_TOKEN
Accept: application/json
Content-Type: application/json

CAMARA NumberVerification - 来自运营商的响应

运营商的响应标头

Content-Type：FPNV 希望响应类型与请求的 Accept 标头相匹配
- 即 application/json

运营商的响应字段

devicePhoneNumber：以 E164 格式返回电话号码

200 OK
Content-Type: application/json

{
 "devicePhoneNumber": $PHONE_NUMBER
}

FPNV 技术运营商初始配置指南 使用集合让一切井井有条 根据您的偏好保存内容并对其进行分类。

概览

术语

运营商授权服务器和 PNV 端点

创建必要的端点

技术要求

选项 1 - Vanilla TS.43 实现

选项 2 - CAMARA 实现

加入 Android 电话和 FPNV

运营商测试应用

设置必要的生产配置

Android 配置 - EAP-AKA / AcquireTempToken

Firebase 配置 - 交换 TempToken 以获取电话号码

共享凭据/配置

Firebase 电话号码验证

Android 电话

附件 A. 详细实现

第 1 步 - EAP-AKA / AcquireTempToken

EAP-AKA 质询

EAP-AKA 第 1 步 - 身份验证质询

EAP-AKA #1 - 向 ECS 发送 GET 请求

EAP-AKA #1 - 来自 ECS 的响应

EAP-AKA 第 2 步 - 获取身份验证令牌

EAP-AKA #2 - 向 ECS 发送 POST 请求

EAP-AKA #2 - 来自 ECS 的响应

AcquireTemporary Token

AcquireTempToken - 向 ECS 发出的 GET 请求

第 2 步 - 将 TempToken 换成电话号码

选项 1 - Vanilla TS.43

OAuth

OAuth - 向运营商的身份验证服务器发送 POST 请求

OAuth - 来自运营商身份验证服务器的响应

GetPhoneNumber

GetPhoneNumber - 向 ECS 发送 POST 请求

GetPhoneNumber - 来自 ECS 的响应

TemporaryToken 错误代码

选项 2 - CAMARA

OAuth - 检索 CAMARA 访问令牌

CAMARA 访问令牌 - 向运营商发送 POST 请求

CAMARA 访问令牌 - 运营商的响应

CAMARA NumberVerification API v2

CAMARA NumberVerification - 向运营商发送的 GET 请求

CAMARA NumberVerification - 来自运营商的响应

FPNV 技术运营商初始配置指南
