Présentation de l'architecture FCM

FCM s'appuie sur l'ensemble de composants suivant pour créer, transporter et recevoir des messages :

  1. Outils permettant de composer ou de créer des requêtes de message. L'outil de création de notifications fournit une option basée sur une IUG pour créer des demandes de notification. Pour une automatisation complète et la prise en charge de tous les types de messages, vous devez créer des requêtes de message dans un environnement de serveur de confiance compatible avec le SDK Admin Firebase ou le protocole de serveur FCM. Cet environnement peut être Cloud Functions for Firebase, App Engine ou votre propre serveur d'applications.

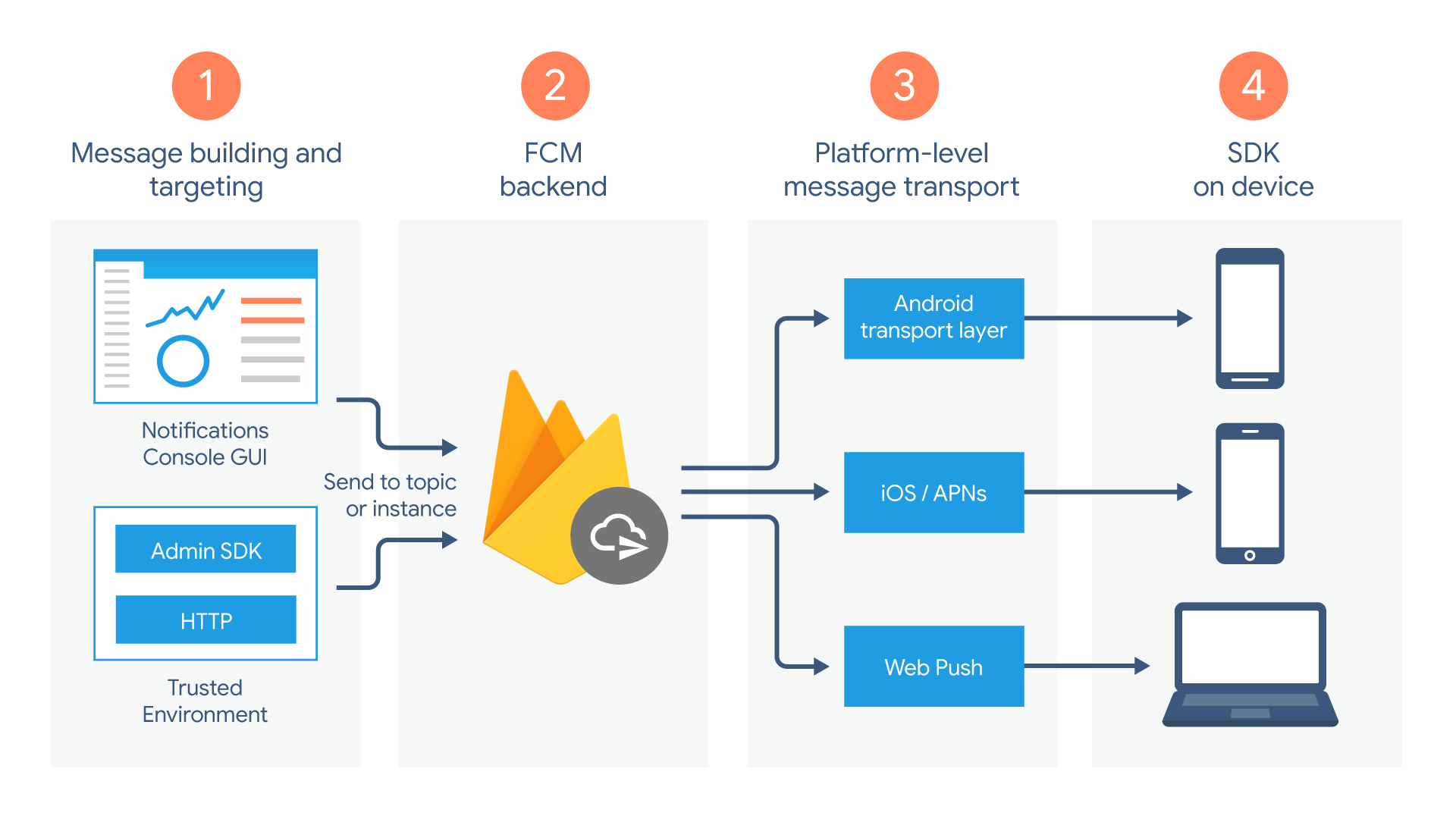

    Schéma des trois couches d'architecture décrites sur cette page.

  2. Le backend FCM, qui (entre autres fonctions) accepte les requêtes de message, effectue la distribution des messages via des thèmes et génère des métadonnées de message telles que l'ID du message.

  3. Une couche transport au niveau de la plate-forme, qui achemine le message vers l'appareil cible, gère la distribution des messages et applique la configuration spécifique à la plate-forme, le cas échéant. Cette couche de transport comprend :

    • Couche de transport Android (ATL) pour les appareils Android avec les services Google Play
    • Apple Push Notification service (APNs) pour les appareils Apple

    • Protocole Web Push pour les applications Web

  4. Le SDK FCM sur l'appareil de l'utilisateur, où la notification est affichée ou le message est géré en fonction de l'état de l'application (premier plan/arrière-plan) et de toute logique d'application pertinente.

Flux de cycle de vie

  • Enregistrez les appareils pour recevoir des messages de FCM. Une instance d'une application cliente s'enregistre pour recevoir des messages, en obtenant un jeton d'enregistrement qui identifie de manière unique l'instance de l'application.
  • Envoyer et recevoir des messages en aval
    • Envoyer un message Le serveur d'applications envoie des messages à l'application cliente :
      1. Le message est rédigé, soit dans l'outil de création de notifications, soit dans un environnement de confiance, et une demande de message est envoyée au backend FCM.
      2. Le backend FCM reçoit la demande de message, génère un ID de message et d'autres métadonnées, puis l'envoie à la couche transport spécifique à la plate-forme.
      3. Lorsque l'appareil est en ligne, le message est envoyé à l'appareil via la couche transport spécifique à la plate-forme.
      4. Sur l'appareil, l'application cliente reçoit le message ou la notification.
