ภาพรวมสถาปัตยกรรม FCM

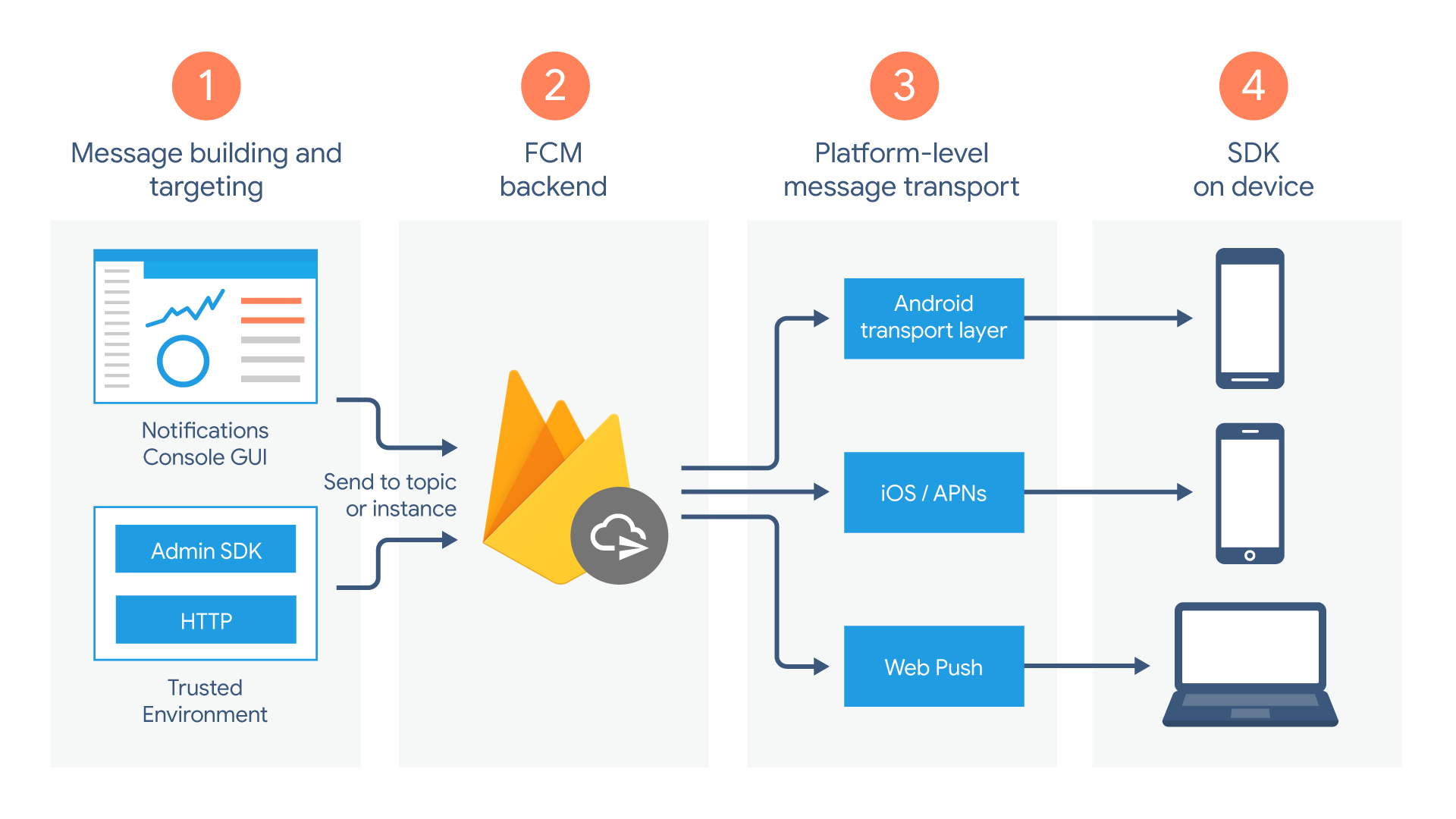

FCM อาศัยชุดคอมโพเนนต์ต่อไปนี้ในการสร้าง ส่ง และรับข้อความ

1. เครื่องมือในการเขียนหรือสร้างคำขอข้อความ Notifications Composer มีตัวเลือกที่ใช้ GUI สำหรับสร้างคำขอการแจ้งเตือน หากต้องการการทำงานอัตโนมัติเต็มรูปแบบและการรองรับประเภทข้อความทั้งหมด คุณต้องสร้างคำขอข้อความในสภาพแวดล้อมของเซิร์ฟเวอร์ที่เชื่อถือได้ซึ่งรองรับ Firebase Admin SDK หรือโปรโตคอลเซิร์ฟเวอร์ FCM สภาพแวดล้อมนี้อาจเป็น Cloud Functions for Firebase, App Engine หรือเซิร์ฟเวอร์แอปของคุณเอง



2. แบ็กเอนด์ FCM ซึ่ง (นอกเหนือจากฟังก์ชันอื่นๆ) จะยอมรับคำขอข้อความ ดำเนินการกระจายข้อความผ่านหัวข้อ และสร้างข้อมูลเมตาของข้อความ เช่น รหัสข้อความ

3. เลเยอร์การรับส่งข้อมูลระดับแพลตฟอร์ม ซึ่งจะกำหนดเส้นทางข้อความไปยังอุปกรณ์เป้าหมาย จัดการการส่งข้อความ และใช้การกำหนดค่าเฉพาะแพลตฟอร์มตามความเหมาะสม เลเยอร์การรับส่งข้อมูลนี้ประกอบด้วย

   • Android Transport Layer (ATL) สำหรับอุปกรณ์ Android ที่มีบริการ Google Play
   • บริการข้อความ Push ของ Apple (APNs) สำหรับอุปกรณ์ Apple

   • โปรโตคอล Web Push สำหรับเว็บแอป

4. FCM SDK ในอุปกรณ์ของผู้ใช้ ซึ่งจะแสดงการแจ้งเตือนหรือจัดการข้อความตามสถานะเบื้องหน้า/เบื้องหลังของแอปและตรรกะของแอปพลิเคชันที่เกี่ยวข้อง

โฟลว์วงจร

• ลงทะเบียนอุปกรณ์เพื่อรับข้อความจาก FCM อินสแตนซ์ของแอปไคลเอ็นต์จะลงทะเบียนเพื่อรับข้อความ โดยรับโทเค็นการลงทะเบียนที่ระบุอินสแตนซ์ของแอปโดยไม่ซ้ำกัน
• ส่งและรับข้อความดาวน์สตรีม
  • ส่งข้อความ เซิร์ฟเวอร์แอปจะส่งข้อความไปยังแอปไคลเอ็นต์ ดังนี้
    1. ระบบจะเขียนข้อความใน Notifications Composer หรือสภาพแวดล้อมที่เชื่อถือได้ และส่งคำขอข้อความไปยังแบ็กเอนด์ของ FCM
    2. แบ็กเอนด์ FCM จะได้รับคำขอข้อความ สร้างรหัสข้อความและข้อมูลเมตาอื่นๆ แล้วส่งไปยังเลเยอร์การรับส่งข้อมูลเฉพาะแพลตฟอร์ม
    3. เมื่ออุปกรณ์ออนไลน์ ระบบจะส่งข้อความผ่านเลเยอร์การรับส่งข้อมูลเฉพาะแพลตฟอร์มไปยังอุปกรณ์
    4. แอปไคลเอ็นต์ในอุปกรณ์จะได้รับข้อความหรือการแจ้งเตือน
