סקירה כללית של הארכיטקטורה של FCM

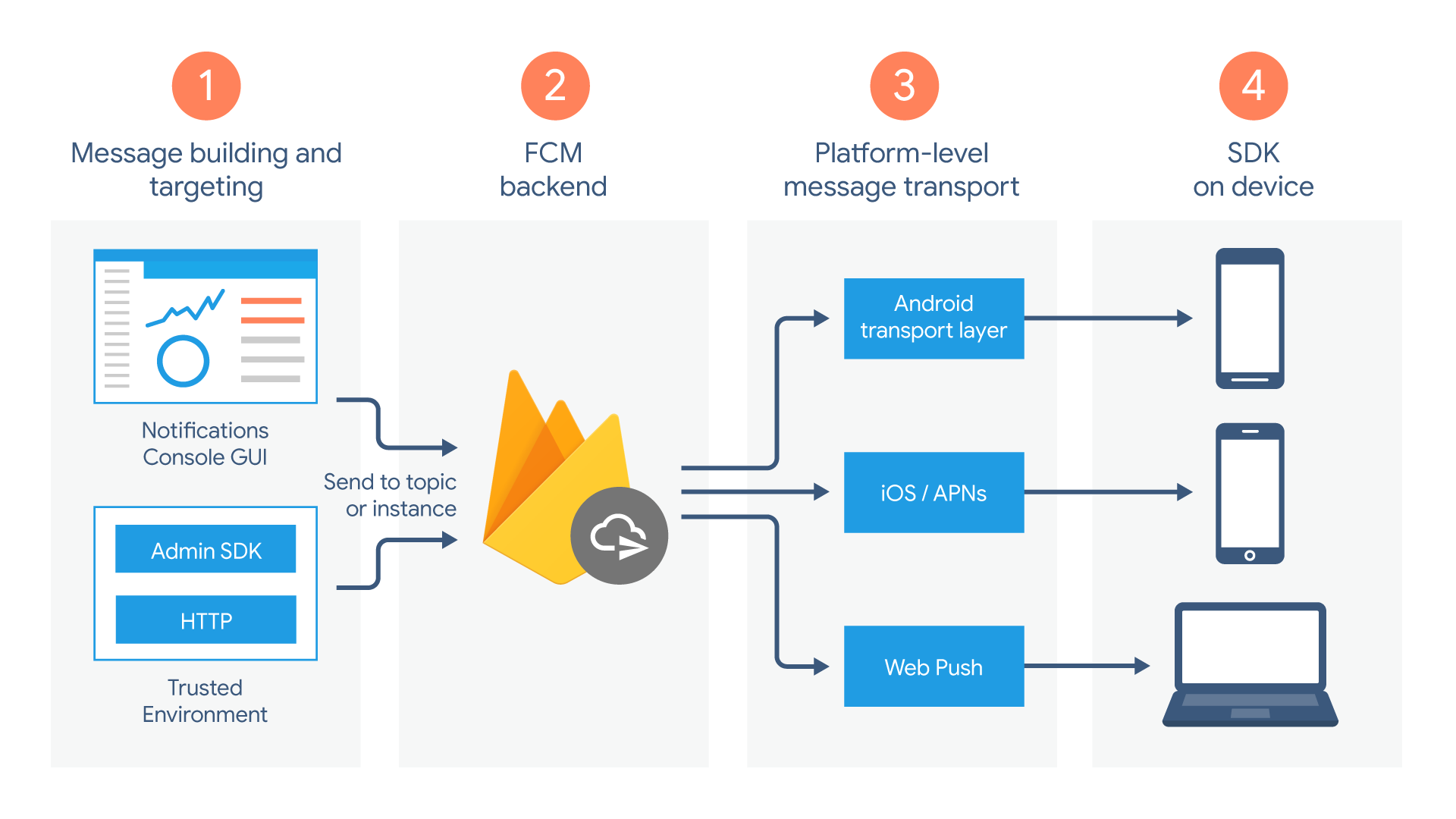

‫FCM מסתמך על קבוצת הרכיבים הבאה שיוצרים, מעבירים ומקבלים הודעות:

1. כלים ליצירה או לבנייה של בקשות להודעות. הכלי "ניסוח מסרים" (Notifications Composer) מספק אפשרות מבוססת-GUI ליצירת בקשות להתראות. כדי ליהנות מאוטומציה מלאה ומתמיכה בכל סוגי ההודעות, צריך ליצור בקשות להודעות בסביבת שרת מהימנה שתומכת ב-SDK של Firebase לאדמינים או בפרוטוקול השרת של FCM. הסביבה הזו יכולה להיות Cloud Functions for Firebase,‏ App Engine או שרת האפליקציה שלכם.



2. ה-backend של FCM, שבין היתר מקבל בקשות להודעות, מבצע fanout של הודעות באמצעות נושאים ויוצר מטא-נתונים של הודעות, כמו מזהה ההודעה.

3. שכבת תעבורה ברמת הפלטפורמה, שמנתבת את ההודעה למכשיר היעד, מטפלת בשליחת ההודעה ומחילה הגדרות ספציפיות לפלטפורמה במקרים המתאימים. שכבת התעבורה הזו כוללת:

   • שכבת התעבורה של Android‏ (ATL) למכשירי Android עם Google Play Services
   • שירות ההתראות של Apple‏ (APNs) למכשירי Apple

   • פרוטוקול התראות לאפליקציות אינטרנט

4. ערכת ה-SDK של FCM במכשיר של המשתמש, שבה מוצגת ההתראה או שבה ההודעה מטופלת בהתאם למצב של האפליקציה בחזית או ברקע, ובהתאם לכל לוגיקה רלוונטית של האפליקציה.

תהליך מחזור החיים

• רישום מכשירים לקבלת הודעות מ-FCM. מופע של אפליקציית לקוח נרשם לקבלת הודעות, ומקבל אסימון רישום שמזהה באופן ייחודי את מופע האפליקציה.
• שליחה וקבלה של הודעות במורד הזרם.
  • שלח הודעה. שרת האפליקציה שולח הודעות לאפליקציית הלקוח:
    1. ההודעה מנוסחת בכלי לניסוח מסרים (Notifications Composer) או בסביבה מהימנה, ובקשת ההודעה נשלחת לקצה העורפי של FCM.
    2. ה-FCM backend מקבל את הבקשה להודעה, יוצר מזהה הודעה ומטא-נתונים אחרים, ושולח אותם לשכבת התעבורה הספציפית לפלטפורמה.
    3. כשהמכשיר מחובר לאינטרנט, ההודעה נשלחת למכשיר דרך שכבת ההעברה הספציפית לפלטפורמה.
    4. במכשיר, אפליקציית הלקוח מקבלת את ההודעה או ההתראה.
